RecurDyn 2023 新功能介绍

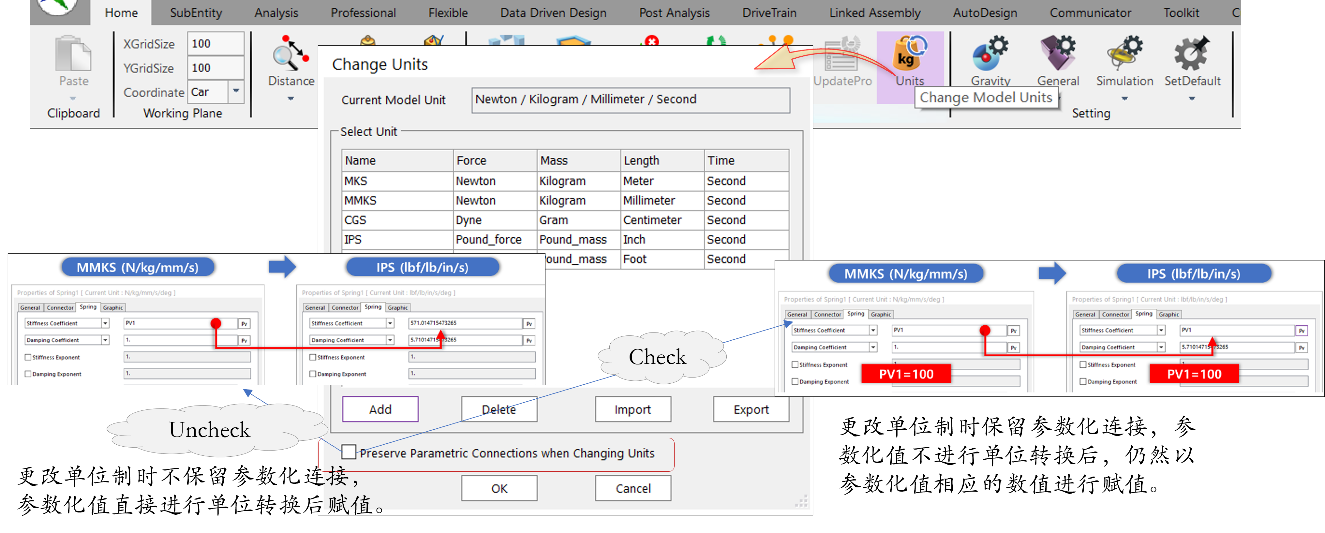

- 单位制可以在建模之后改变

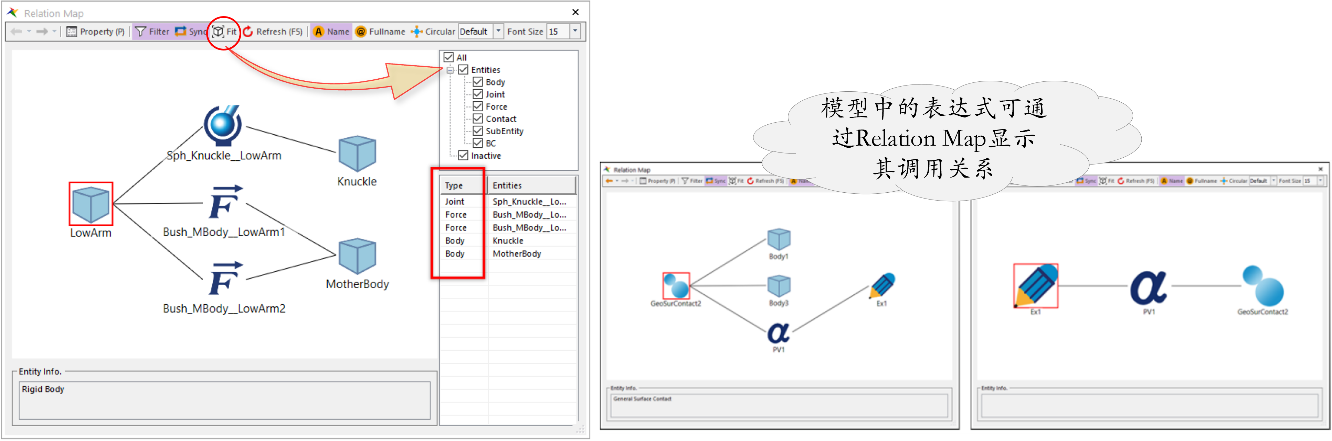

- Relation Map的Filter功能

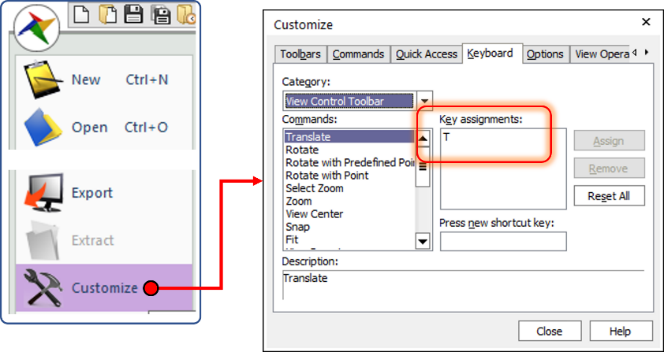

- 支持自定义快捷键
- 支持保持指定的视图中心

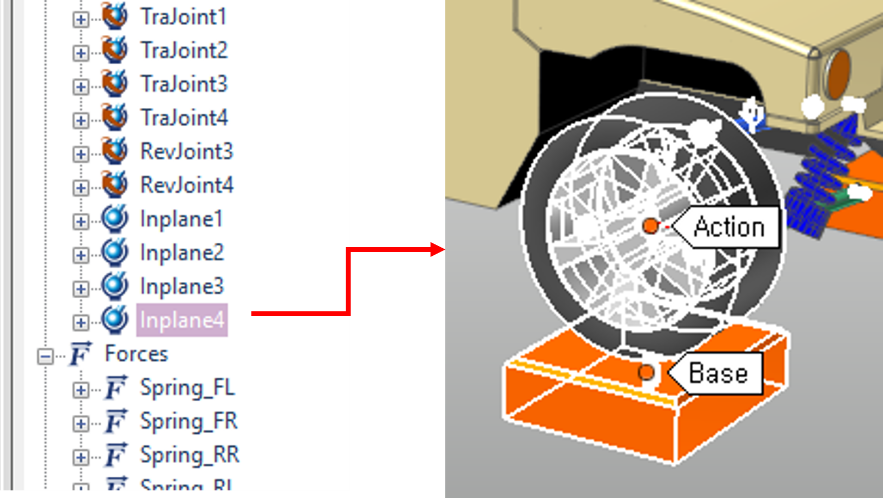

- 图形工作区可显示Base与Action
- Database Filter新增选项
- CAD相关的增强

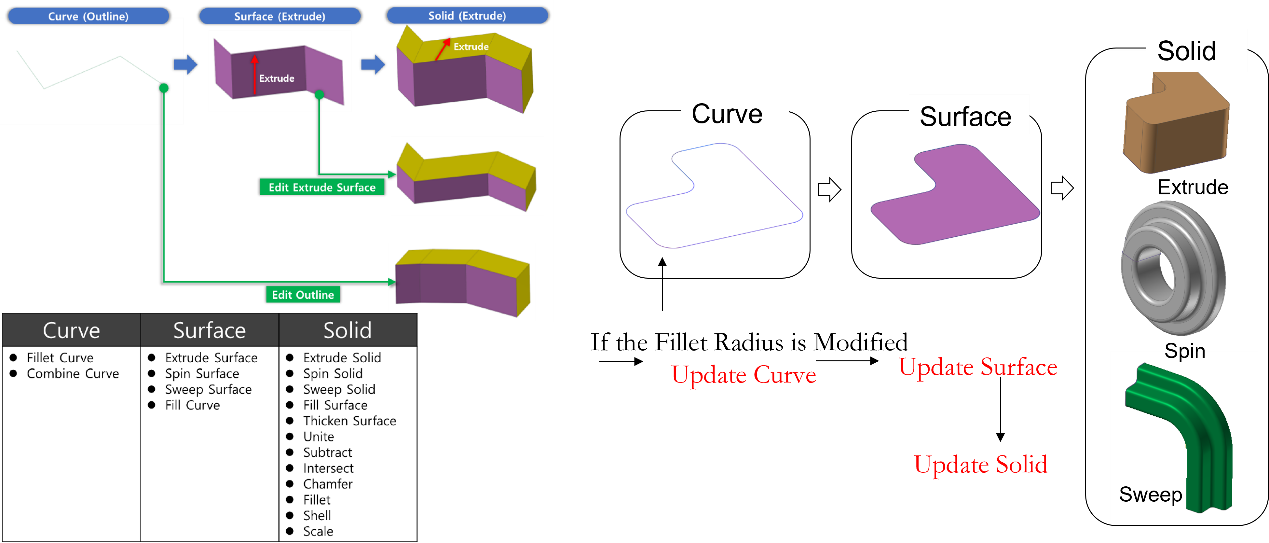

- 几何层次结构方面的增强

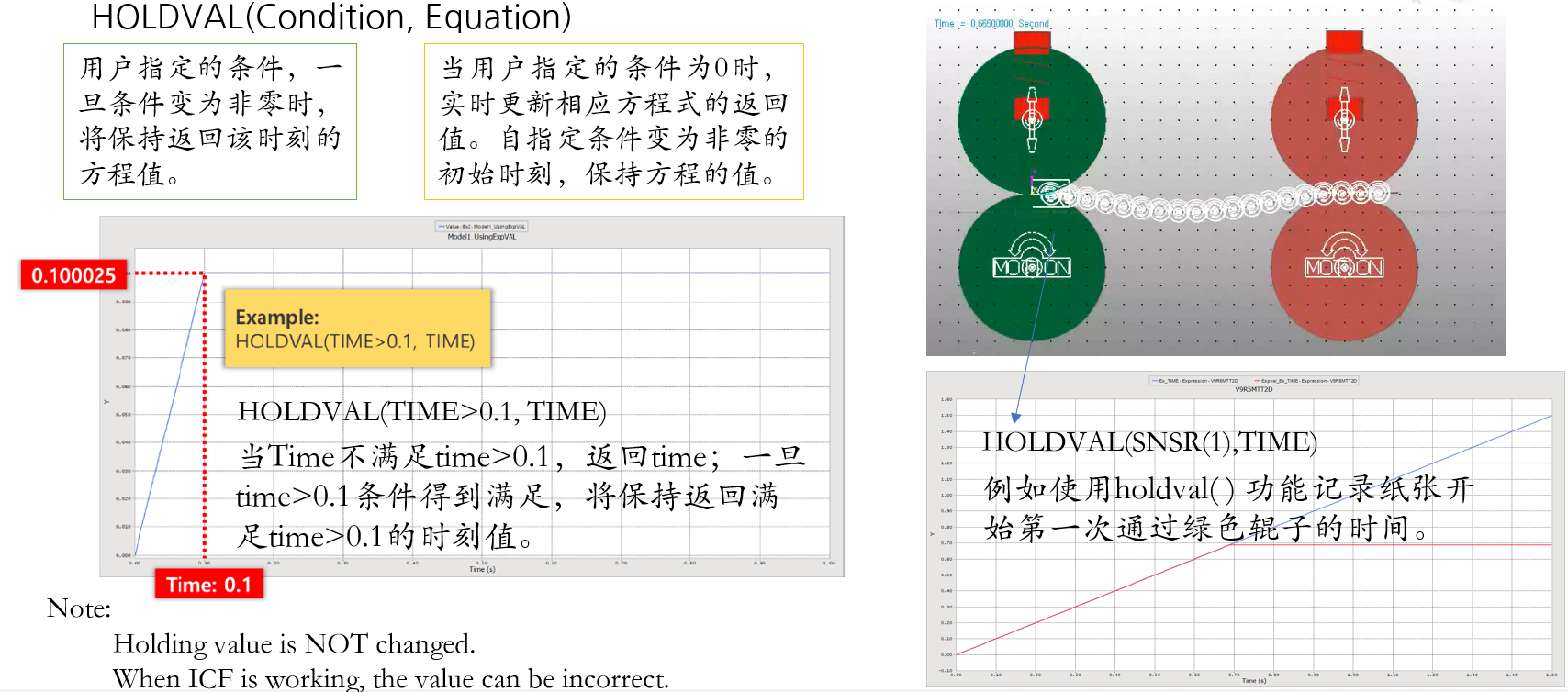

- 新函数HOLDVAL()

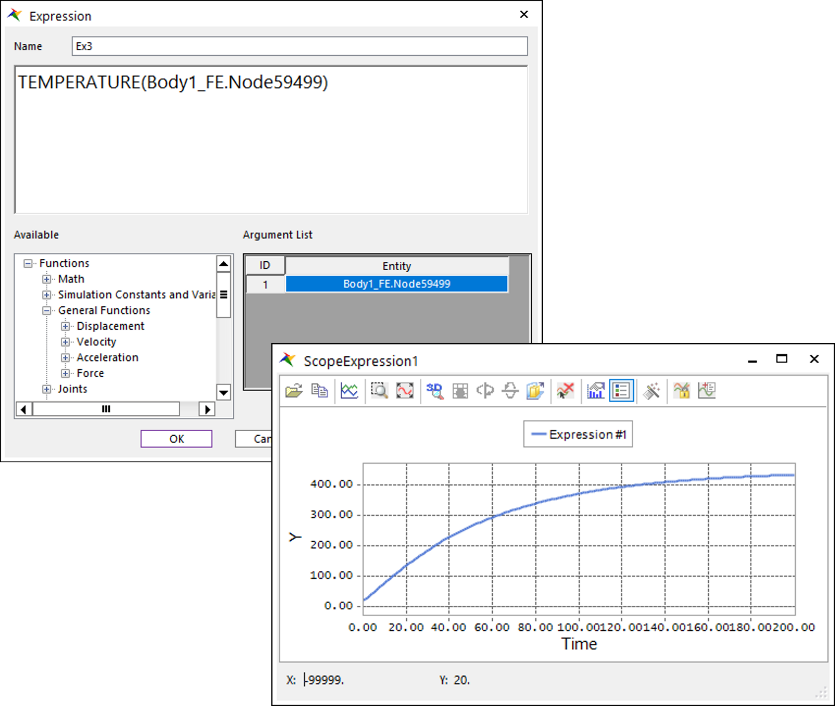

- 新增Temperature()函数
- SMP支持GEO Contact
- Dynamic/Kinematic分析可不设置End Time

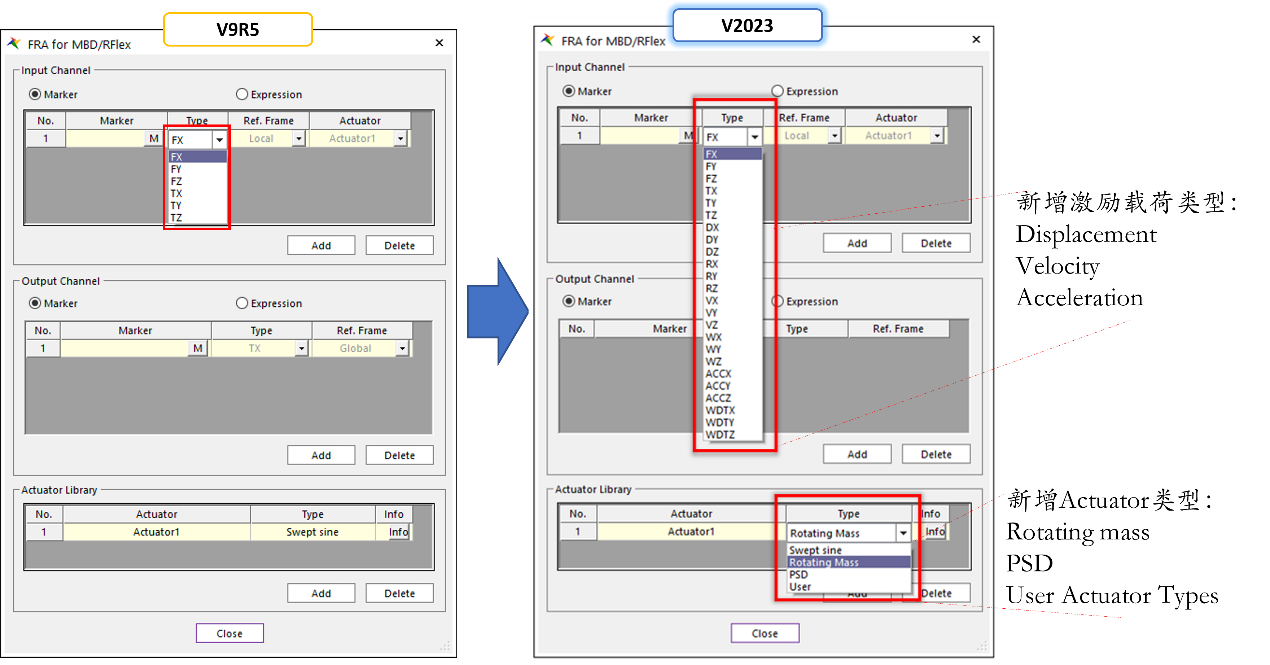

- 频率响应分析新增激励类型
- Static Solver采用新算法

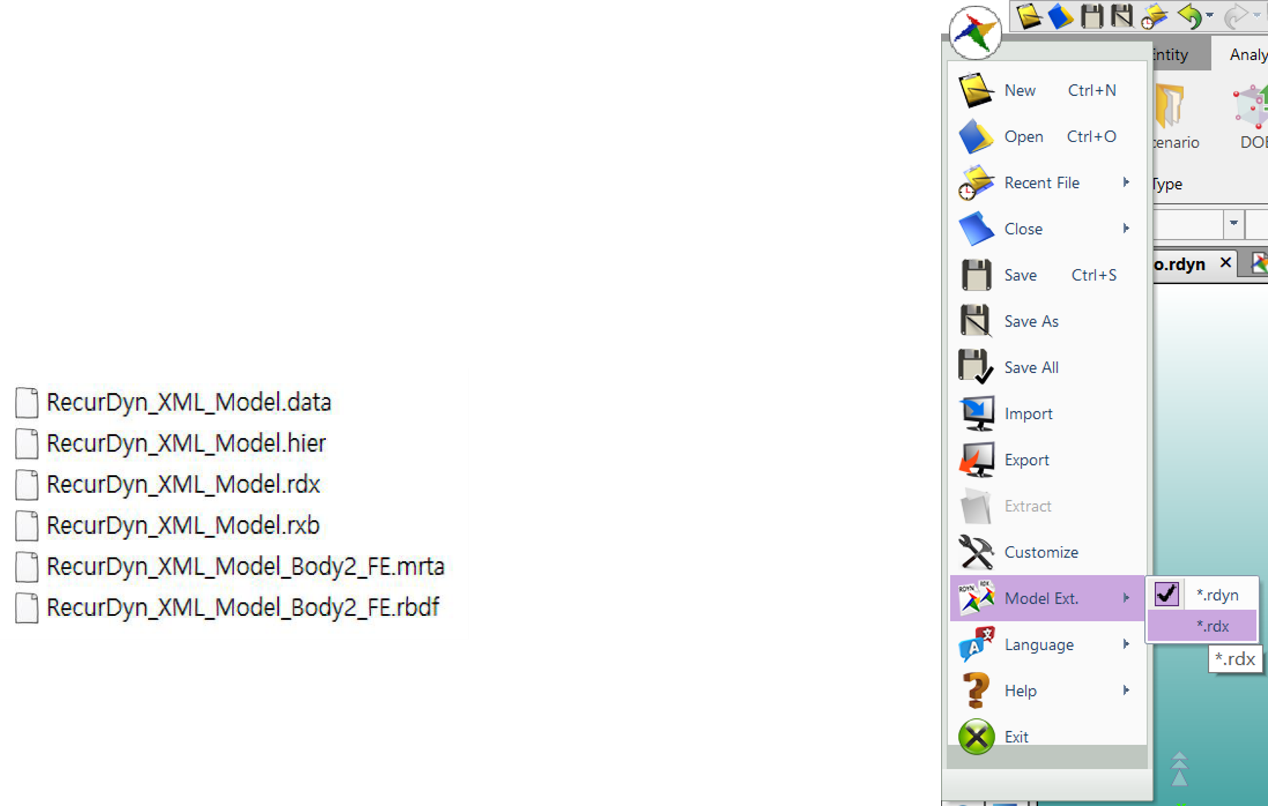

- 模型文件格式可选择

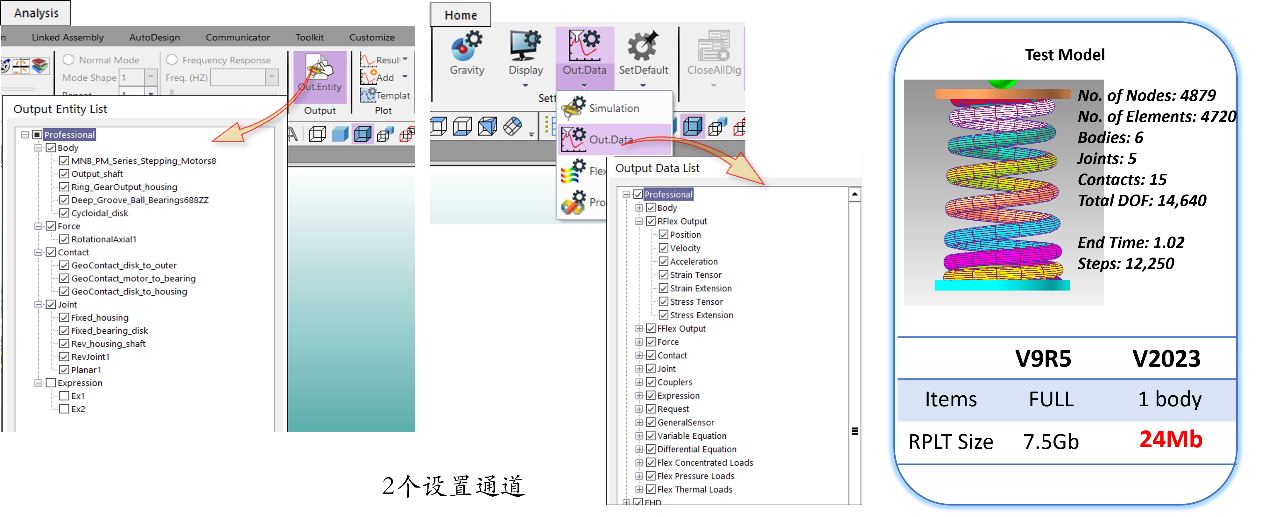

- 支持结果文件轻量化设置
- 支持从结果文件中删除动画

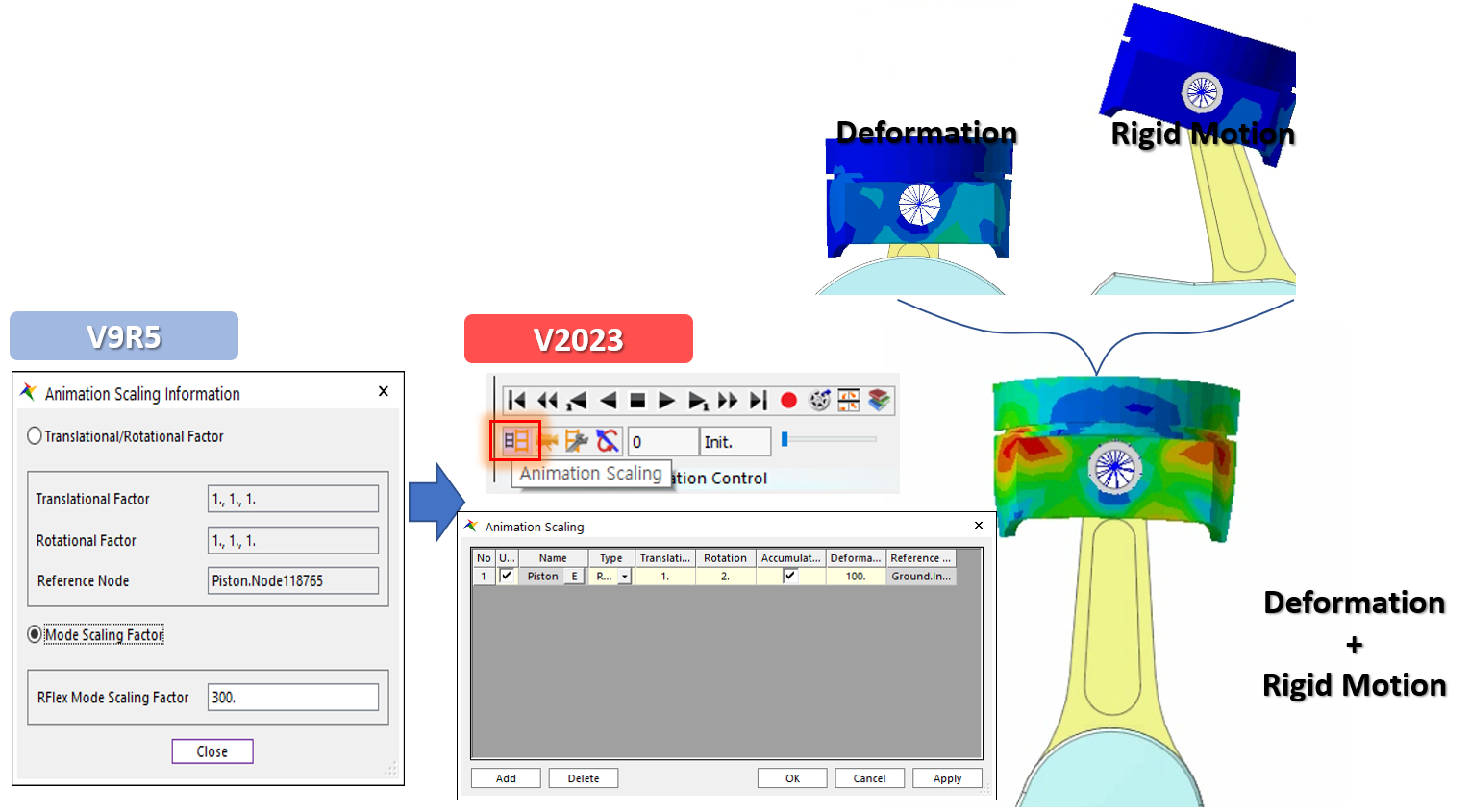

- 动画缩放功能增强

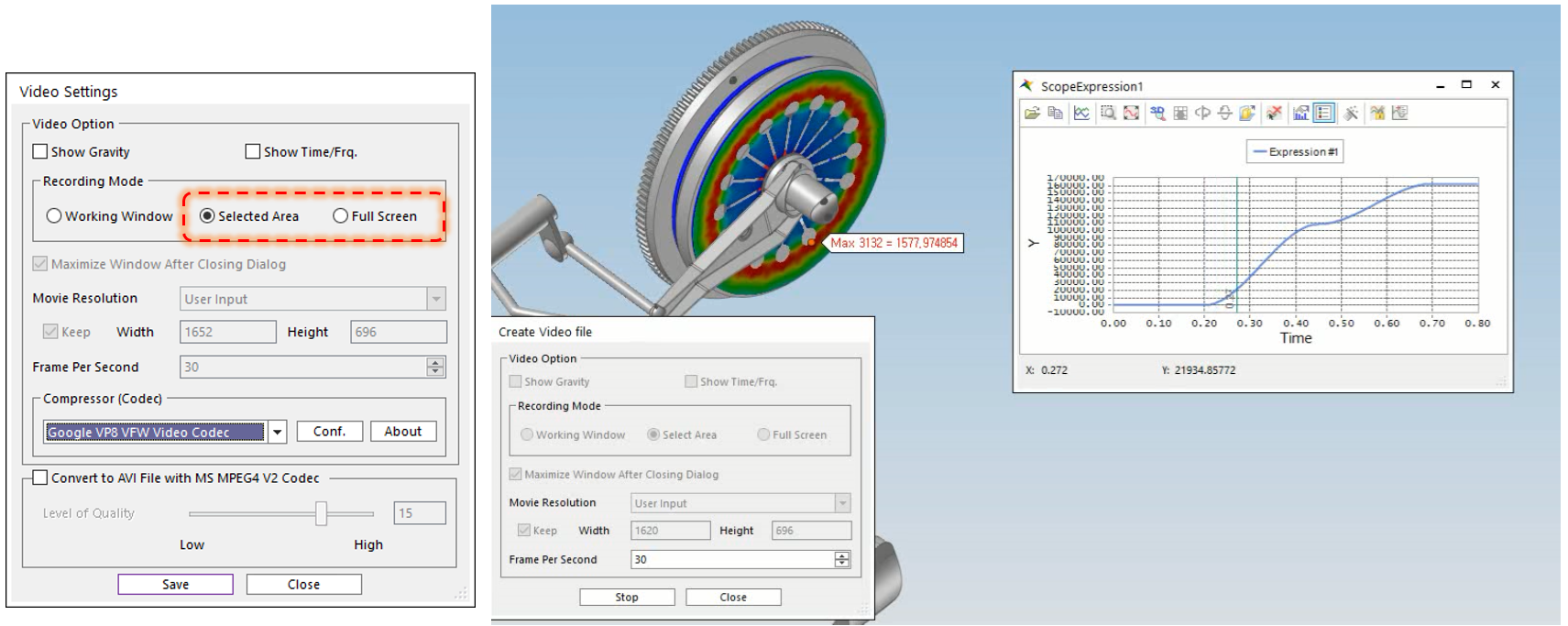

- 动画录制功能增强
- Plot后处理坎贝尔图功能增强
- Post后处理功能的增强
- 新增Primitive Mesh功能

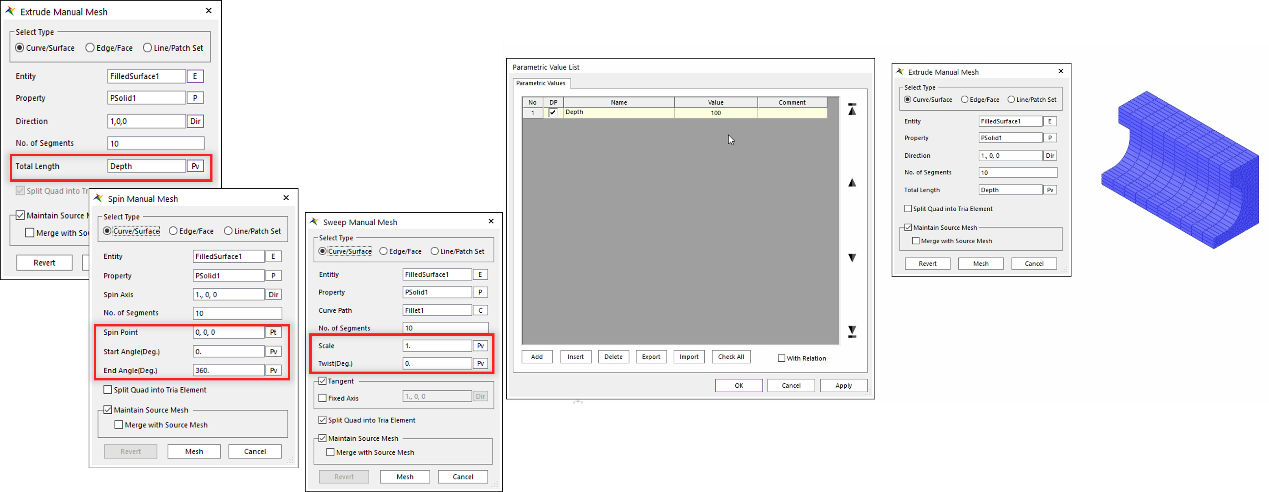

- 网格功能增强

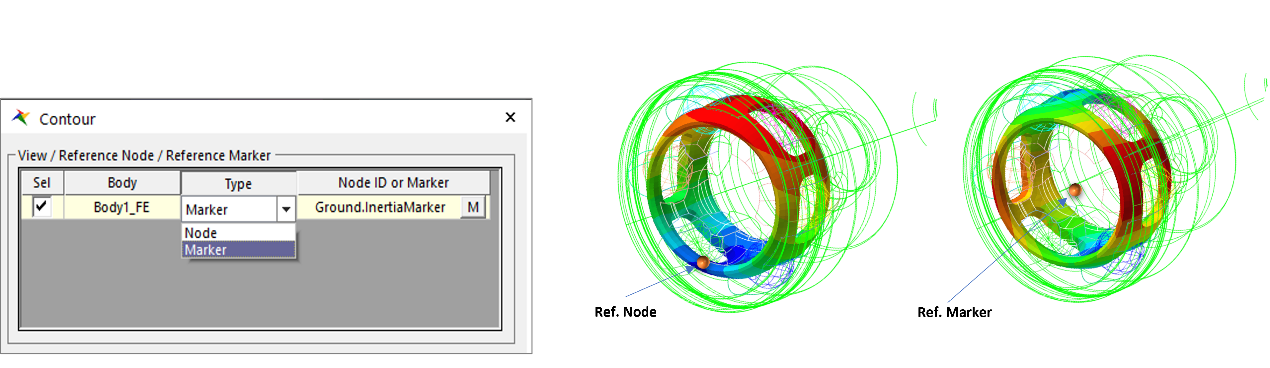

- 柔性体云图显示能力增强
- ProcessNet功能改进
- 柔性体组件元模型功能-提升仿真速度
- DOE Simulation Manager-多机分布式计算（Beta功能）
- 新增linked Assembly工具包- 支持特殊形状的Link（Beta功能）
- DriverTrain工具包增强

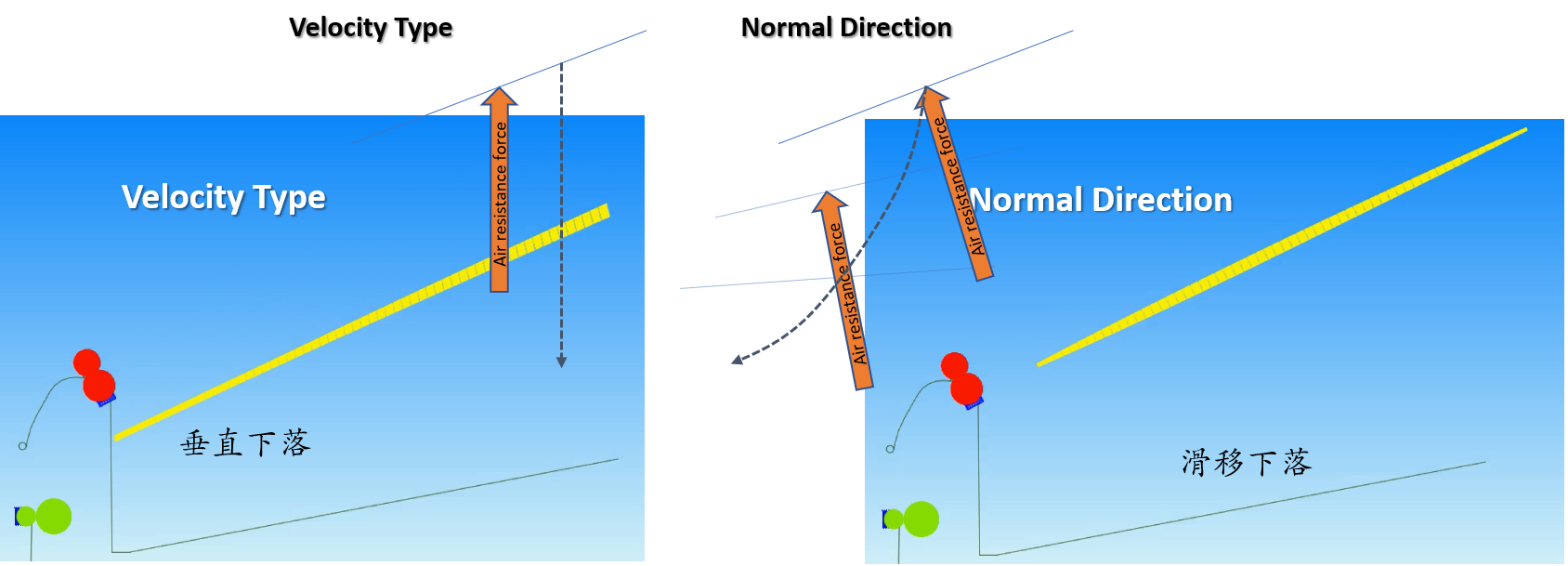

- MTT工具包关于空气阻力的功能增强
- Acoustics模块功能增强
- Durability模块功能增强
- EHD模块功能增强

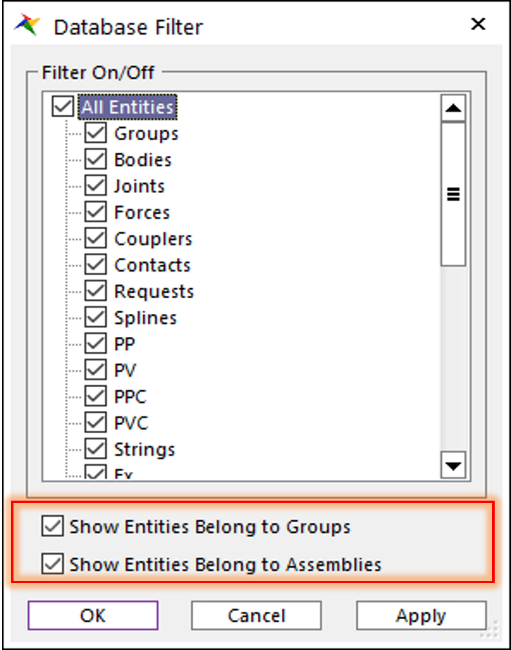

Database Filter新增选项
提供Database Filter选项：Show Entities belongs to Groups, Show Entities Belongs to Assemblies
CAD相关的增强
-

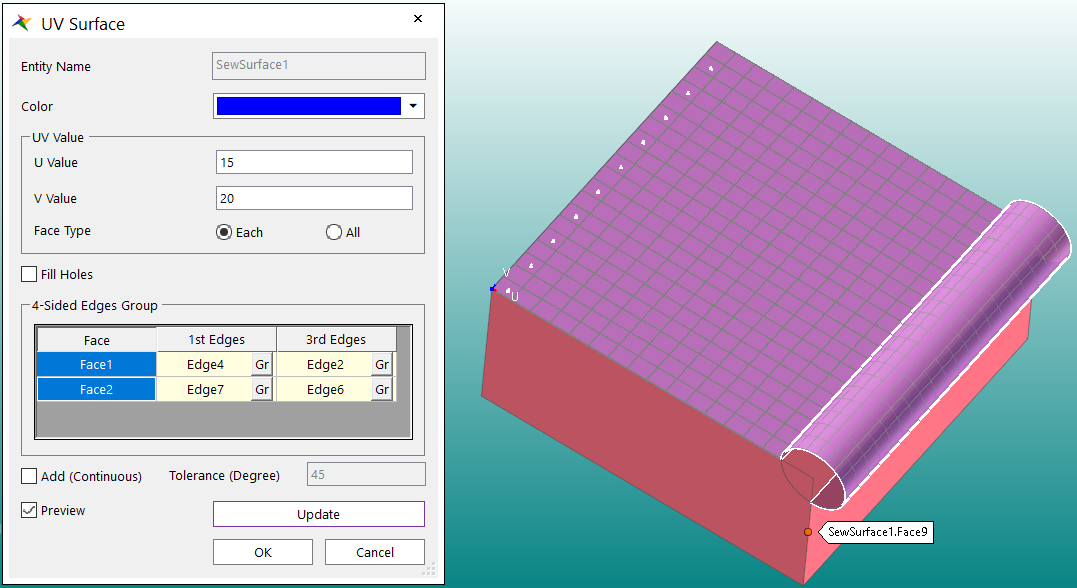

UV Surface
UV Surface支持基于由多个面组成的面，可通过（Each or All）选项设置的UV 数值是针对所有面还是针对每一面。
-

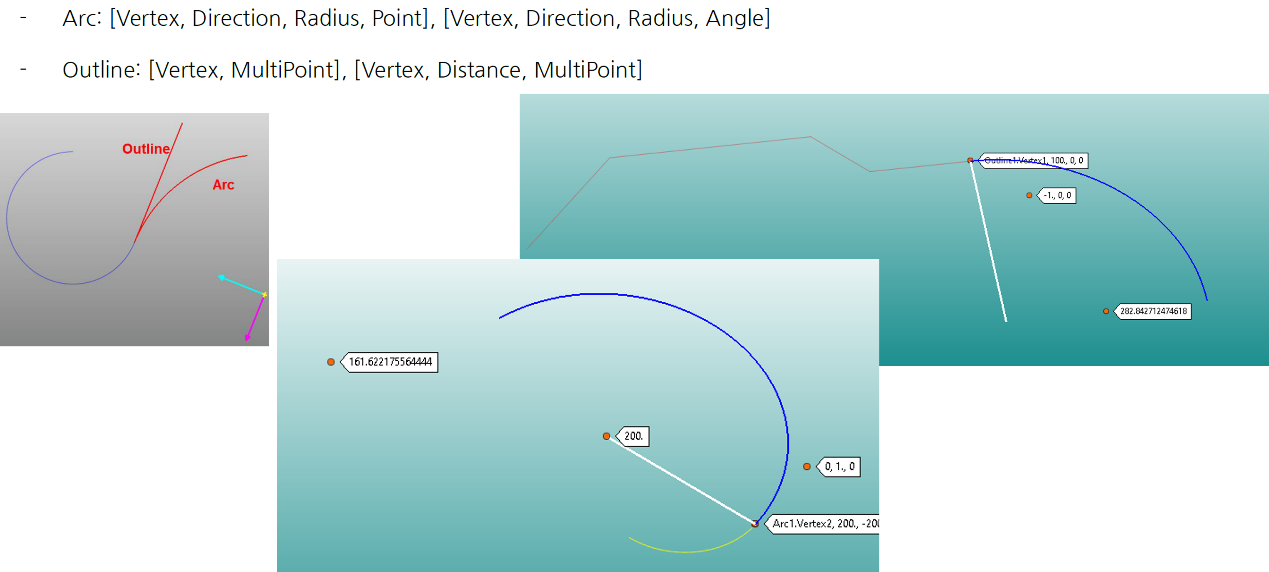

Arc/Outline
可基于已有Arc或Outline端点创建与其在该点相切的Arc或Outline。
-

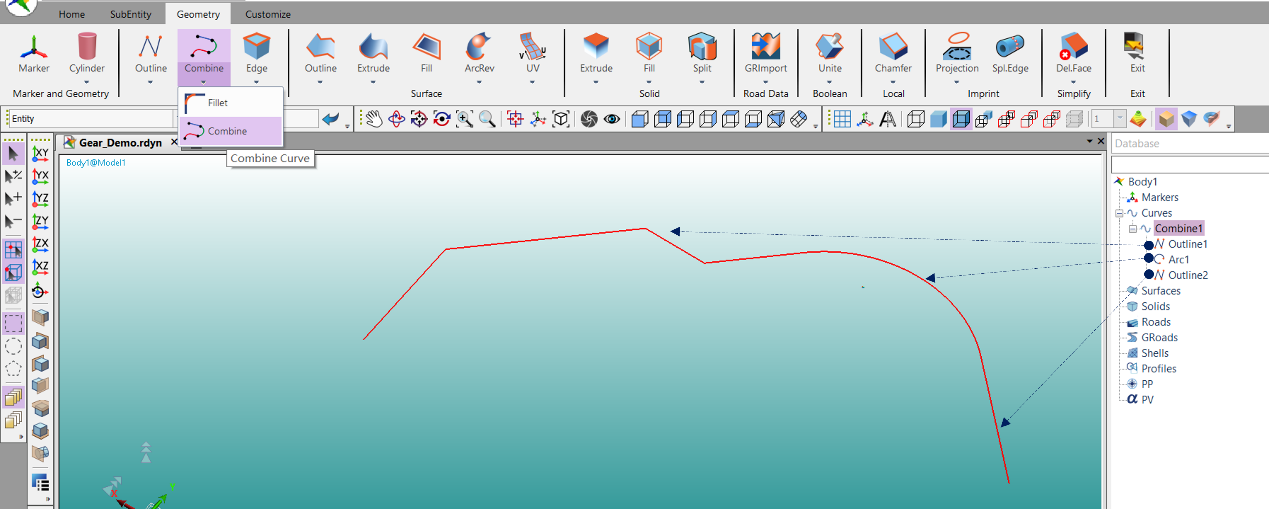

Combine Curves
可将多条曲线合并为一条曲线。合并曲线可用于更方便地创建曲面或实体。
-

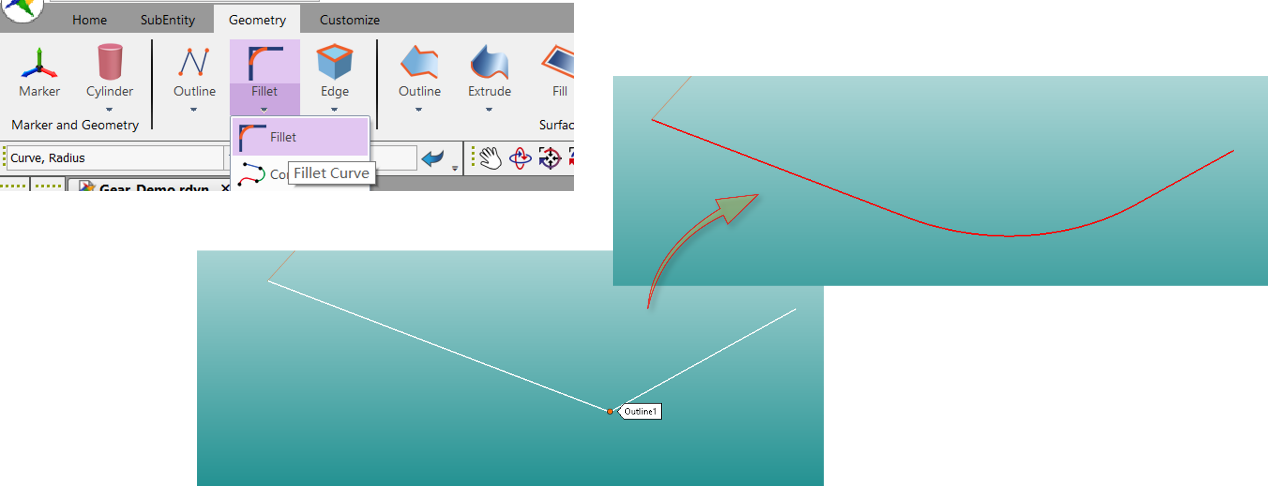

Fillet Curve
支持对Curve倒圆角处理。
-

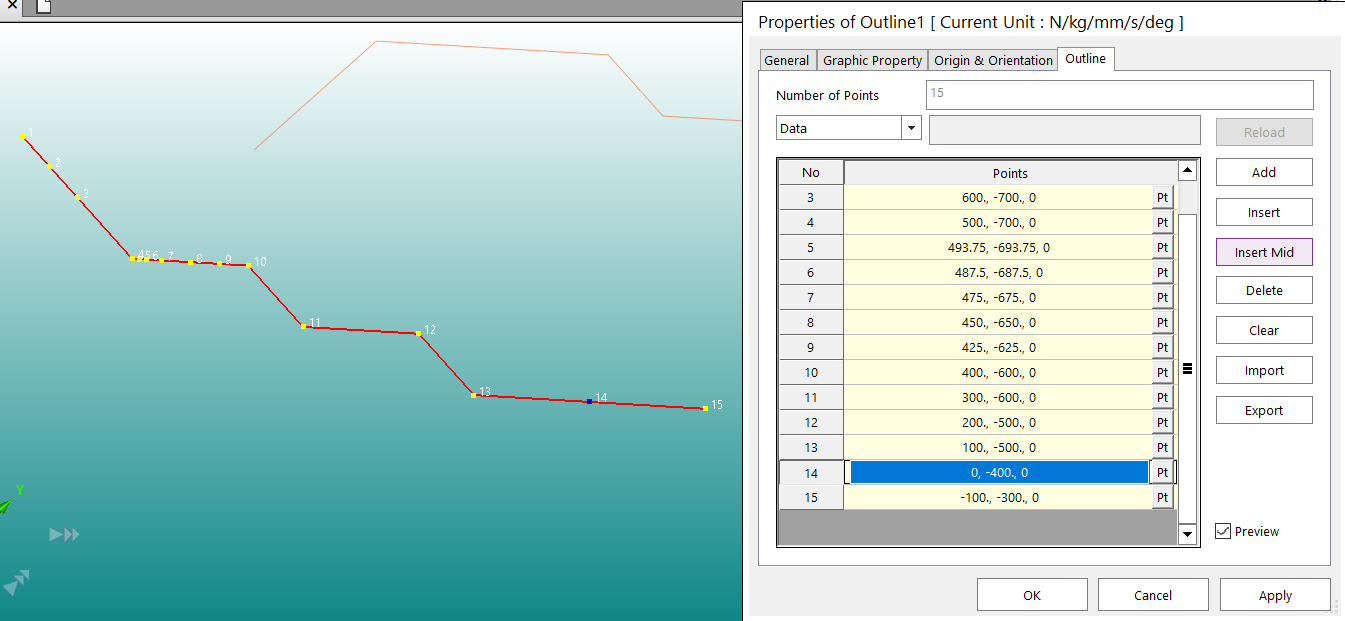

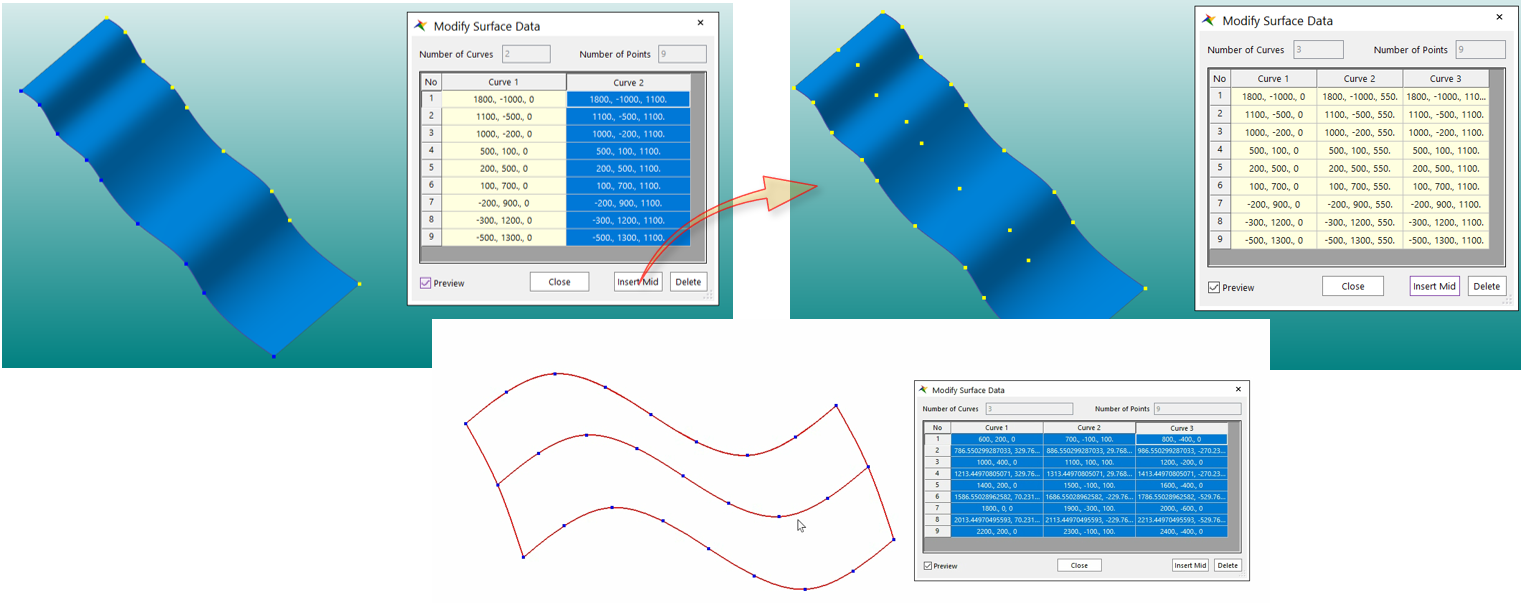

Midpoint of Outline/Spline
支持对Outline或Spline线上的点之间添加中点，便于提高精度。支持derivative模式，便于控制曲线形状。
-
Midcurve of Outline/Spline Surface
支持对Outline Surface或Spline Surface添加对应的Midcurve点。
-

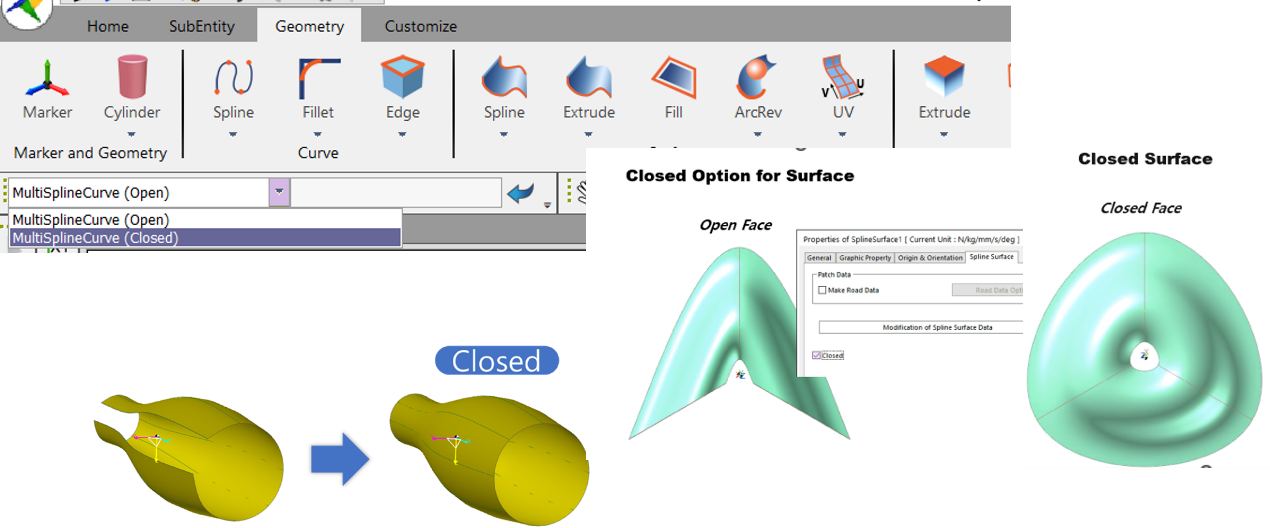

Closed Spline Surface
支持生成闭合的Spline Surface。
-

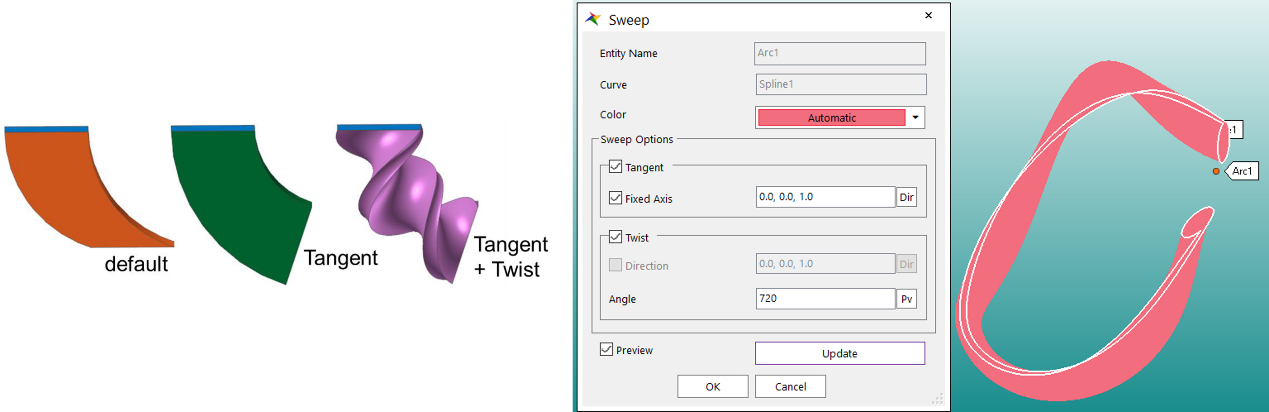

Twist of Sweep Surface/Solid
支持“Tangent”+“Twist”的Sweep功能。
-
Bi-Direction in Extrude
支持将面通过双向拉伸成为实体。
-

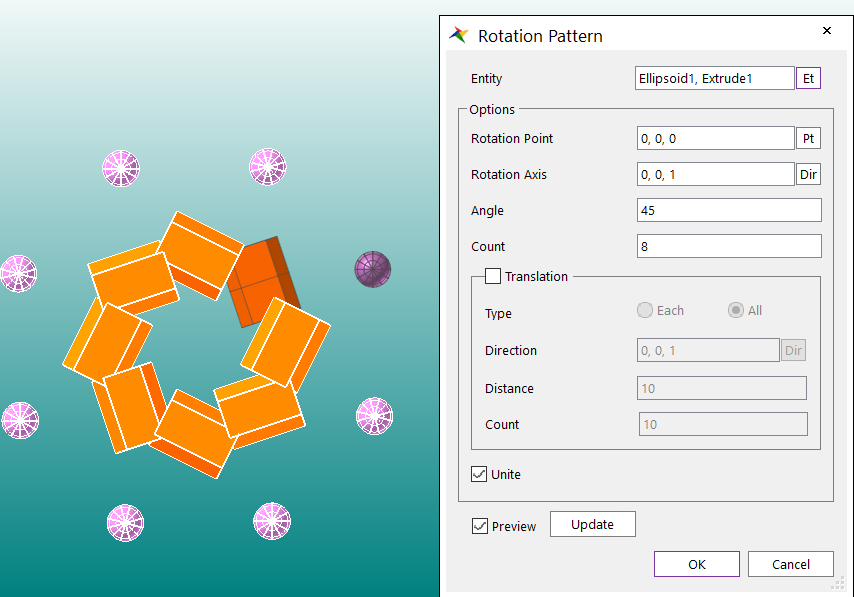

Unite Option in Translation/Rotation Pattern
支持在Translation/Rotation阵列操作时自动合并。

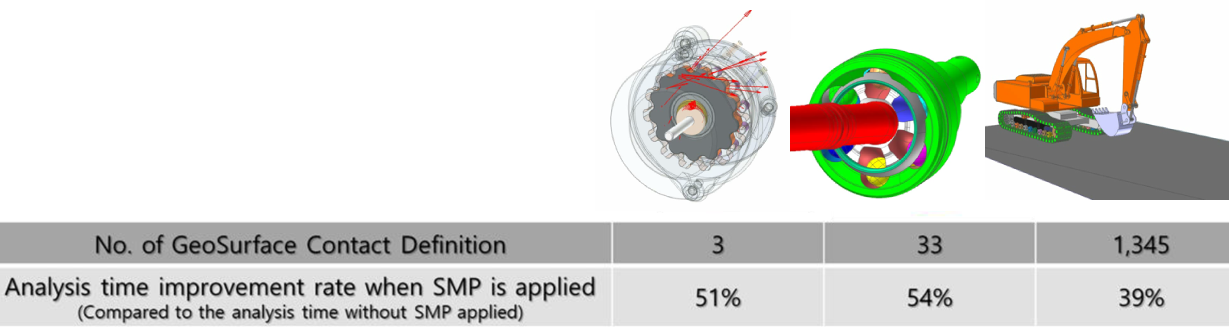

SMP支持GEO Contact
Geo Surface Contact算法通过SMP并行计算可大大提升计算效率。对于包含大量连续接触的复杂模型，计算速度提升更为明显，提速达30~50%甚至更高。然而，对于少量接触或间歇接触的模型，其效果不甚明显。

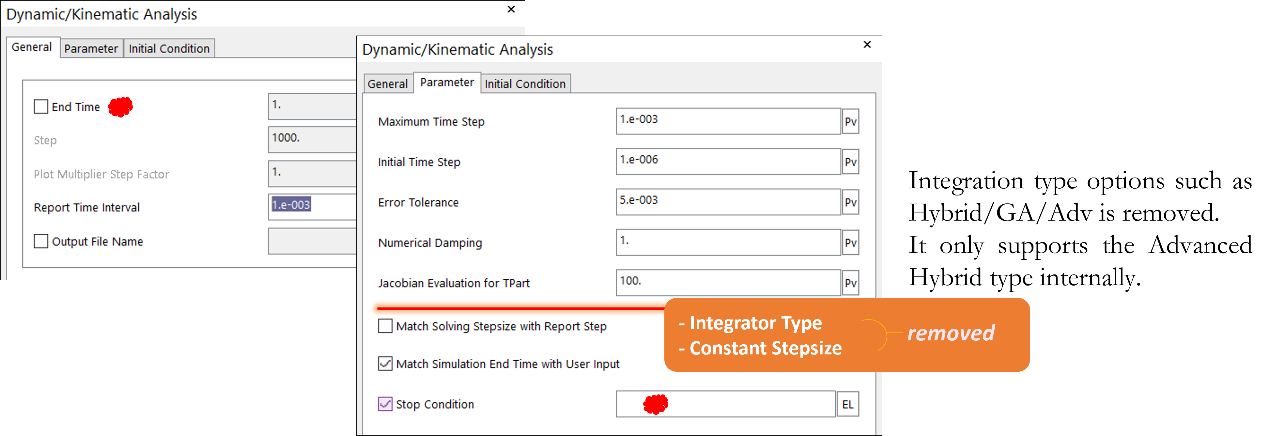

Dynamic/Kinematic分析可不设置End Time
不设置End Time，通过设置Stop Condition，仿真在满足终止条件时结束计算，结果的输出按照Report Time Interval进行采样。

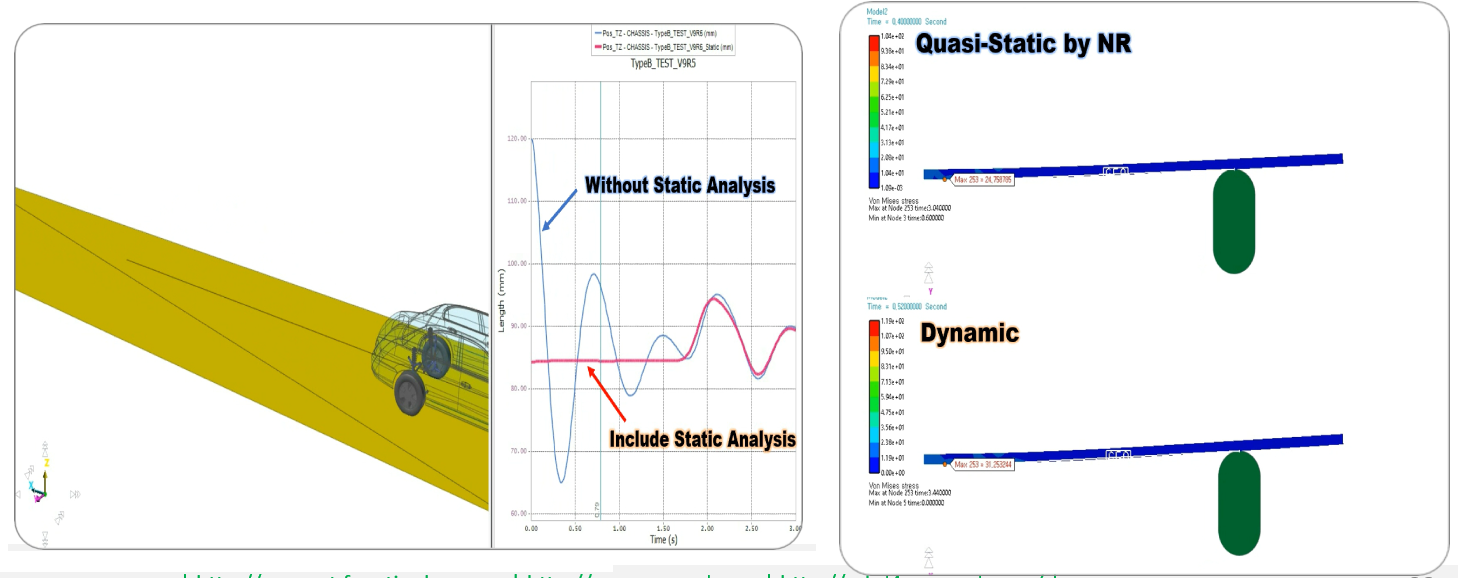

Static Solver采用新算法
Static Solver采用新N-R (Newton-Raphson) 算法，支持MFBD model-含Rigid body、Rflex body 及Fflex body(支持Fflex接触)。推荐使用N-R solver（Robust N-R solver仅用于包含Chain、Belt、Track LM及Track HM工具包模型的场合）。
界面上的Translational Move Limit及Rotational Move Limit(Degree)用于指定每次迭代中平动/转动变化的最大值，较小的值会导致更精确的收敛，但相应的仿真时间会更长。通过估算模型中物体的整体平动/旋转量后，建议将极限设置在该值的1/10到1/100之间。
Plot后处理坎贝尔图功能增强
输入界面分为2列，使用更加方便。新添Order Slice函数，可根据指定gab间隔获得频率或阶数范围内的cross-section截面曲线，同一图中可同时绘制多条cross-section线，便于比较。

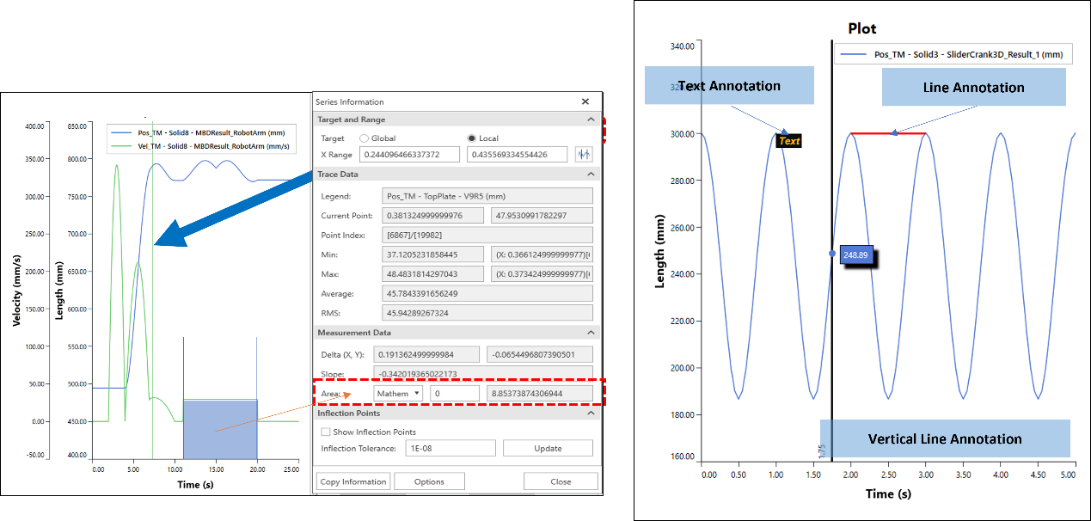

Post后处理功能的增强
高亮显示：选择曲线中的一个点时，数据表中高亮显示选定的数据。在数据表中选择数据时，高亮显示曲线中相应的点。 定义范围时，可显示相应“面积”值。 支持采用ProcessNet进行二次开发。 支持Text、Line和Vertical Line等注释功能。

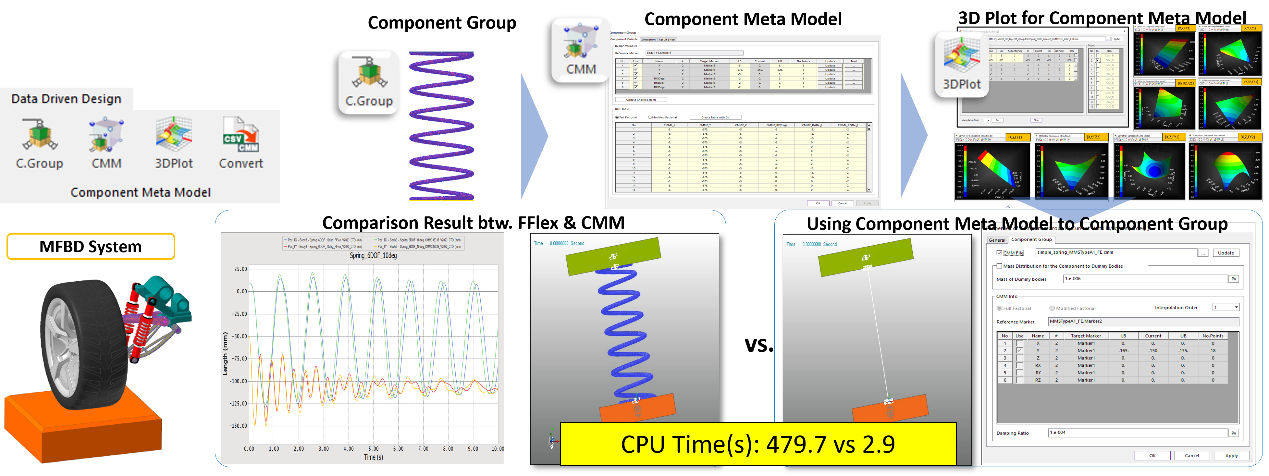

柔性体组件元模型功能-提升仿真速度
定义目标Fflex的接口点（Meta-Model与系统的力传递接口），选择每一接口点的自由度及其位移区间。RecurDyn将所有自由度组合成DOE，执行DOE仿真生成CMM（Component Meta-Model），用Meta Model替换Fflex body，大大提升计算速度。
新增linked Assembly工具包- 支持特殊形状的Link
适用于Track/Belt/Chain工具包建立的模型，支持任何独特或特殊形状的Link进行装配，支持针对独特形状接触问题的3D GeoSurface接触。
DriverTrain工具包增强
支持Rigid Gear Contour：Contract Pressure, Sliding Velocity, PV(Contract Pressure x Sliding Velocity) 可以云图形式在动画中显示。

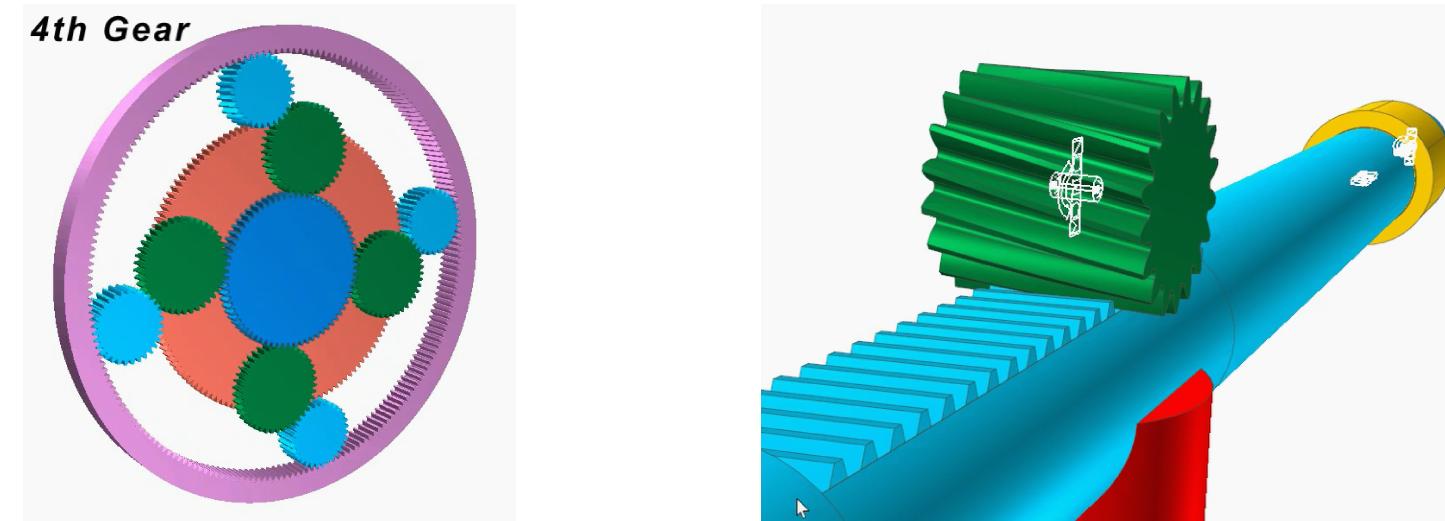

Ravigneaux Gear Type：Ravigneaux Planatary Gear支持含2个太阳轮和2对行星轮的结构形式。移除齿轮副的联接约束，可将齿轮副与其它齿轮副配置。
Rack & Pinion：可创建齿轮、齿条，可导入KISSsoft Z13文件。齿轮、齿条可支持KISSsoft Co-Simulation和GMM method两类接触建模。
Acoustics模块功能增强

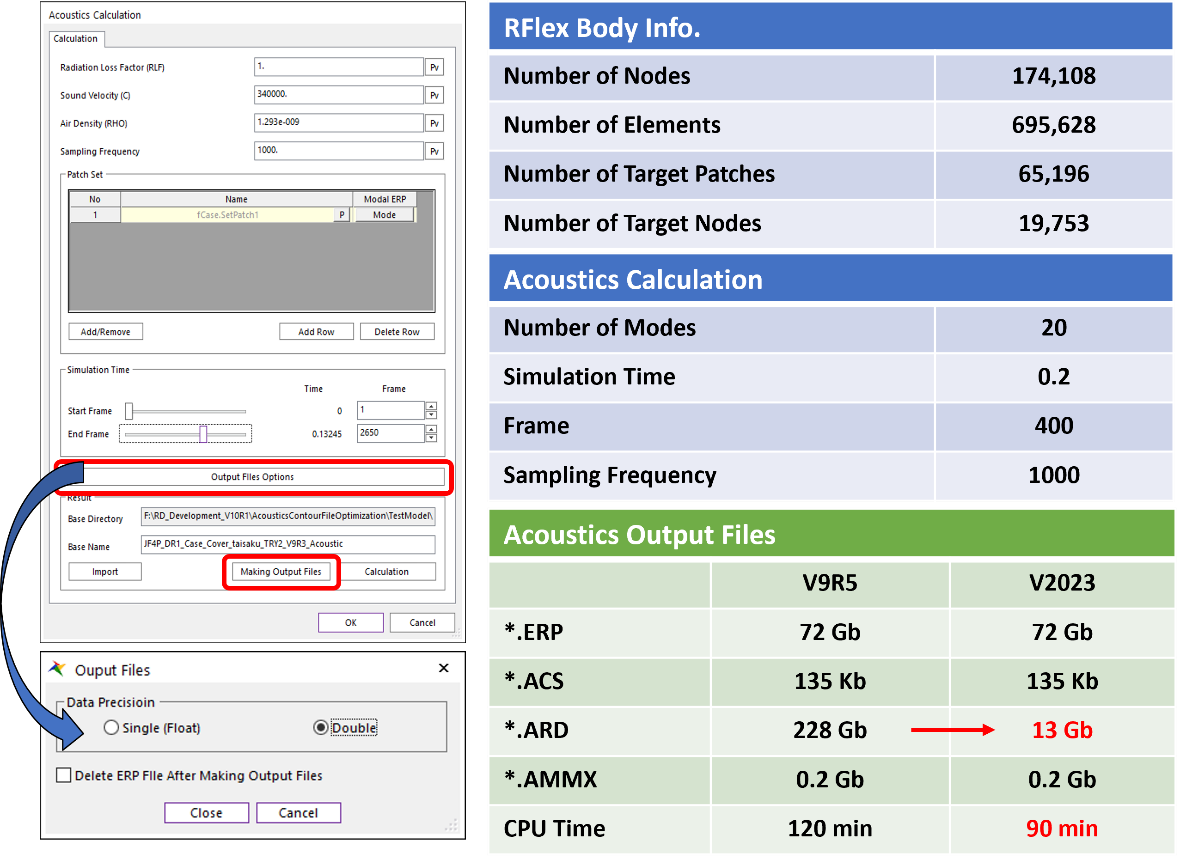

当对大模型进行声学ERP计算时，输出文件也会变得很大，通过如下措施可以减小文件规模（可减小约90% 的文件规模），提升仿真分析速度：
- 仅输出使用节点的结果
- 支持结果从双精度变为单精度
- 生成输出文件后删除ERP文件
