RecurDyn V9R3 新功能介绍

Professional

  1. 视图操作相关功能增强

    - 支持输入快捷方式，可采用键盘快捷键（Tab+Spacebar）在输入窗口中输入。

    - 使用Ctrl+鼠标滚轮更改缩放参考点。

    - 工具栏新添View at Plane 及 Change to Plane功能。

    - 旋转视图操作功能增强，用户可以根据自己的意愿选择几何点定义旋转视图的中心点。

  2. DataBase区功能增强

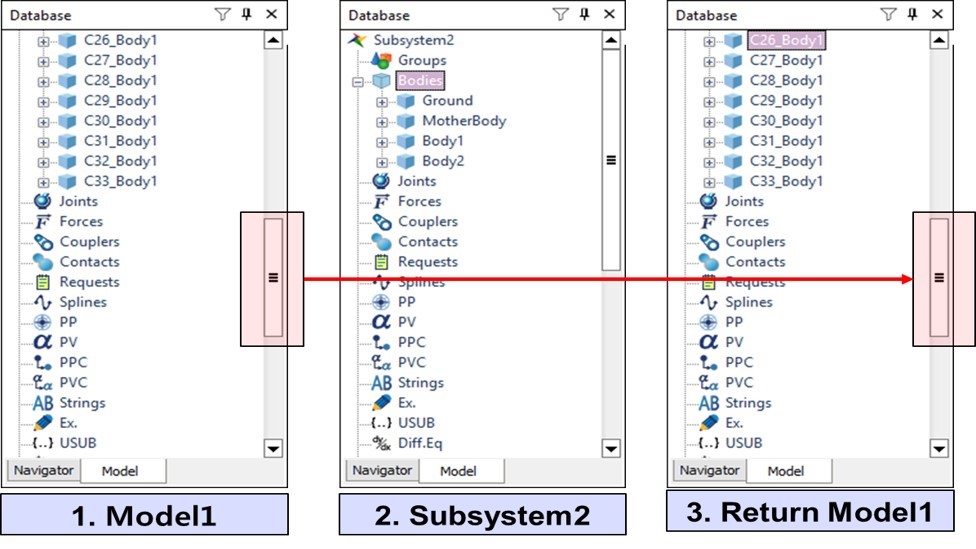

    当移动到编辑模式时，数据库窗口会记住并保留滚动条的最后位置。

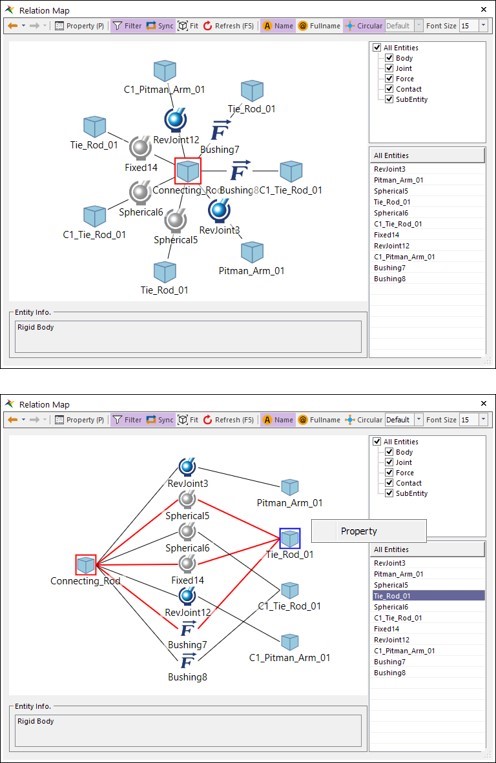

  3. 关系图功能增强

    - 更加直观的图标

    - 突出显示选定的关系

    - 使用弹出菜单的属性对话框

  4. DOE仿真过程的异常处理

    通过添加一个异常处理函数，以便整个DOE仿真过程出现异常时能不被中断直至完成整个仿真。

  5. CAD几何布尔运算及局部处理功能增强

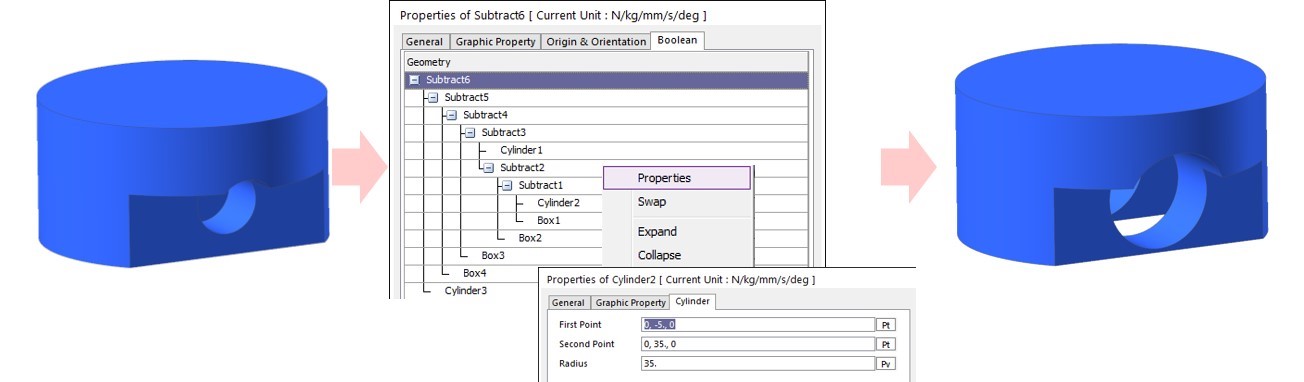

    - Local/Boolean操作的参数可以修改

    - 支持参数化值

  6. CAD功能在Split Solid及Create Solid with Region方面的增强

    - 使用曲面分割Solid

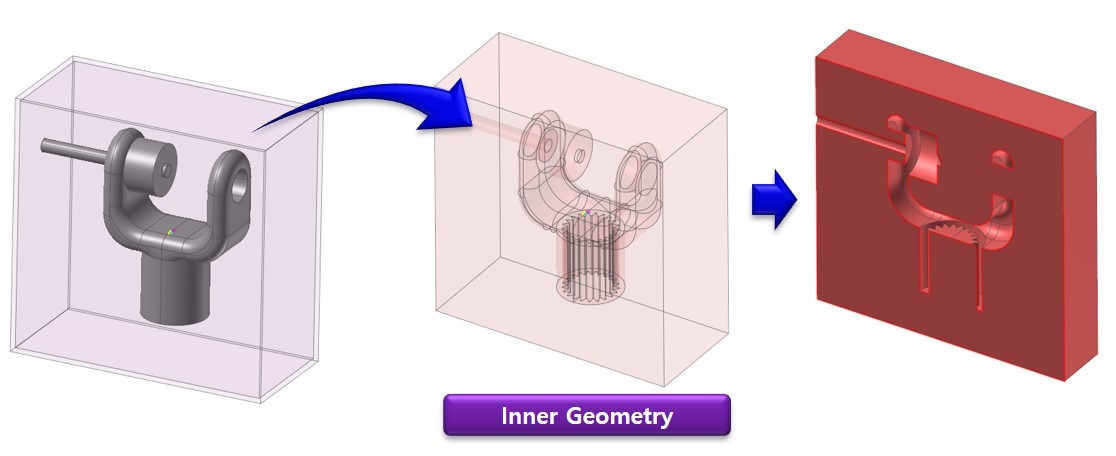

    - 提供类似于铸件制造过程的操作功能

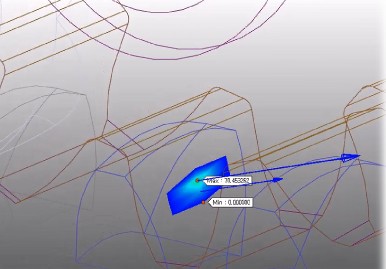

  7. 刚体的云图和接触压力显示

    对于建立GEO接触的刚体，可计算并显示接触压力。

  8. GEO接触提供厚度和半径设置

    - Geo Curve-Surface可以设置Curve的Thickness

    - Geo Sphere Contact可设置半径

  9. 新的接触类型：UV Surface to Sphere Contact

    使用UV参数的更加稳定快速的接触类型。

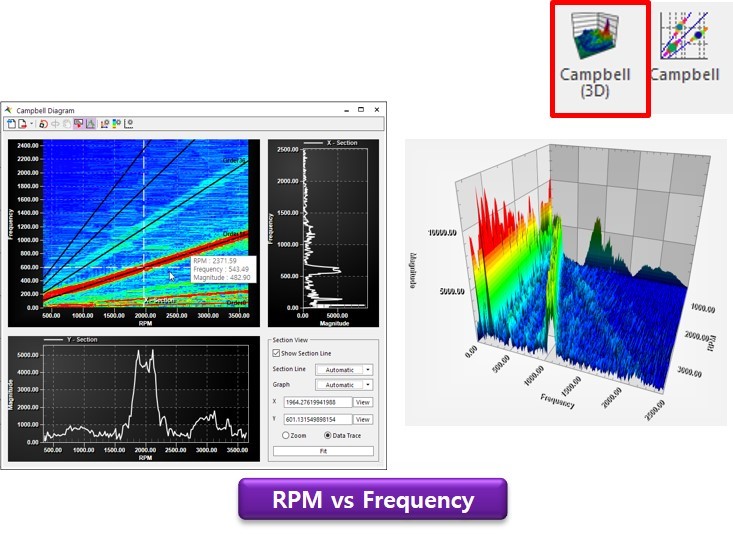

  10. 支持3D坎贝尔图

  11. 支持结果文件合并

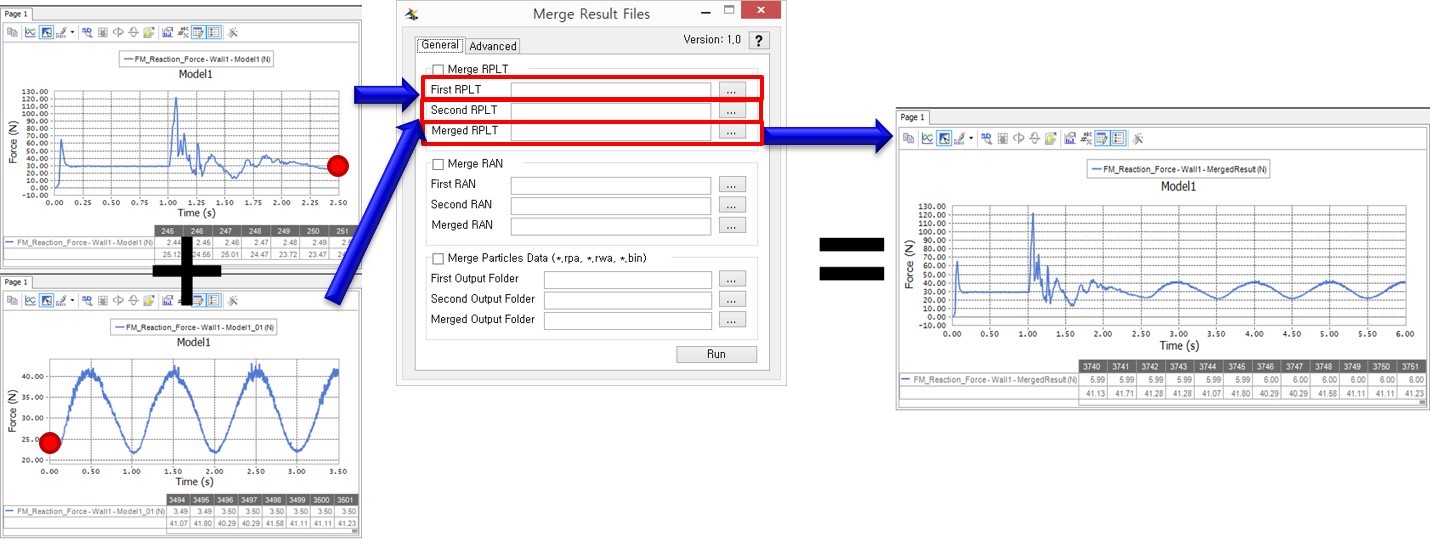

    可将两个RecurDyn分析结果文件[RPLT、RAN、粒子数据（rpa，rwa，bin）]合并为一个结果文件。

  12. 报错代码对应Help

    在Help文档中添加了报错代码的报错类型描述。

MFBD相关技术能力的提升

  1. 前后处理Pre/Post-Processing功能增强

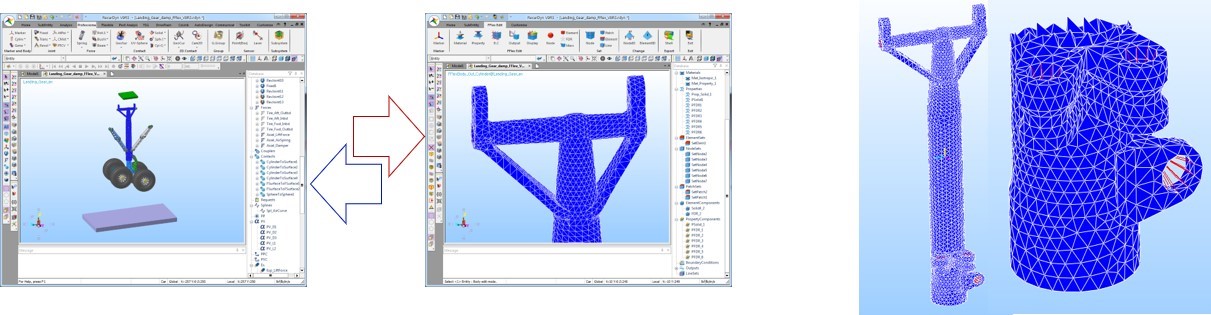

    • 前处理速度提升1.5~2倍

      - 含柔性体的大模型打开或关闭过程
      - F-FLEX Body的编辑模式切换过程

    • 后处理速度提升2倍

      - 动画文件（*.rfa）缩小
      - 导入、运行动画

    • 导出F-FLEX RMD的速度提升2.5倍

    • 从工具栏可直接删除无用的材料或属性

    • 节点集的 Add/Remove (Continuous)提供Line Option

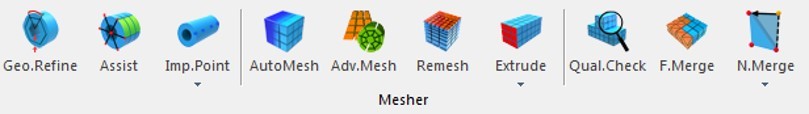

  2. 优化Mesher工具栏的功能按钮次序

  3. 划分网格功能提升

    1）支持Extrude/Spin Manual Mesh功能

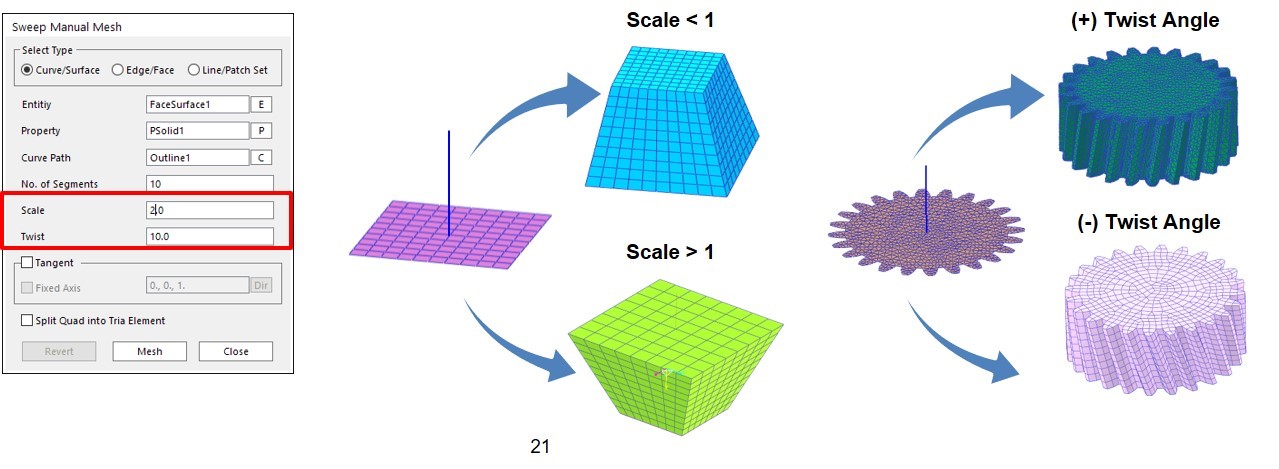

    2）Sweep功能增强

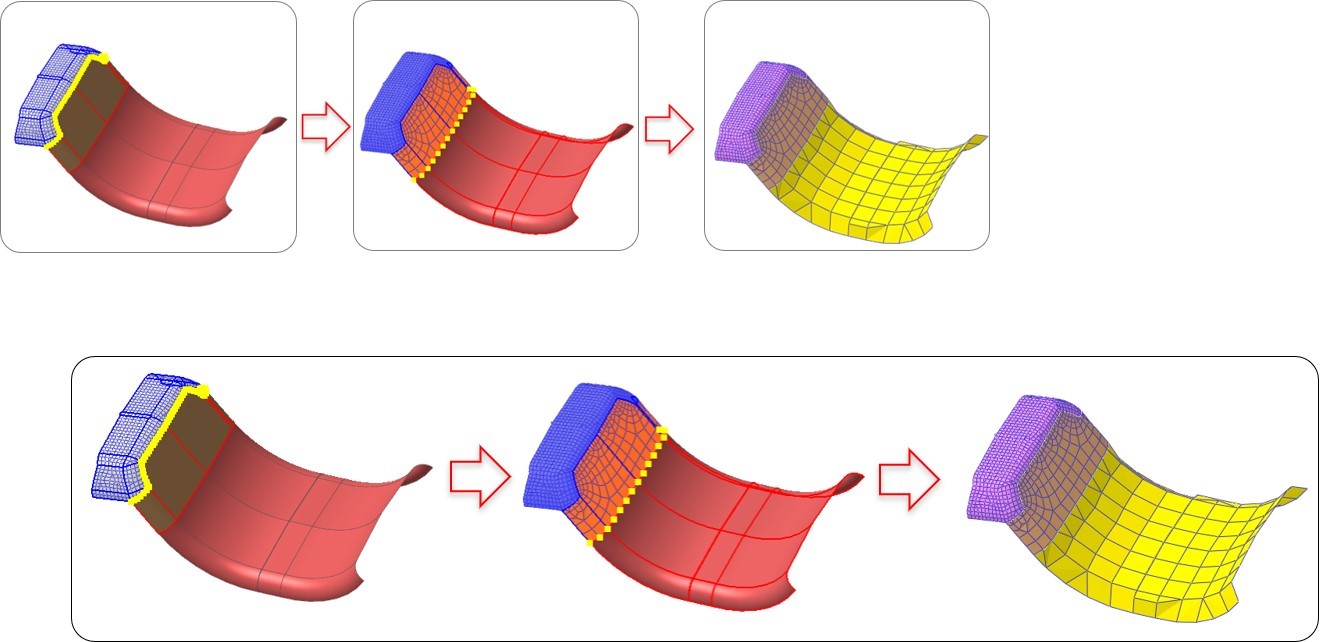

    3）Imprint Line功能，FFlex的Line Set/Patch Set可用于压印到目标Body，该功能在多个柔性体建模时非常有用
    4）支持Offset Edge Imprint

  4. Local Remesh功能增强

    1）多个面可用一个Min/Max Element Size
    2）支持Add/Remove (Continuous)功能

  5. Multi Mesh功能

    一个FFLEX Body可通过针对多个几何体的网格划分获得

  6. Beam单元的多种横截面显示模式

  7. Displacement Contour的参考Marker Orientation，可用自定义的参考Marker方向显示位移云图结果

  8. Shell单元支持orthotropic2和anisotropic2D材料本构

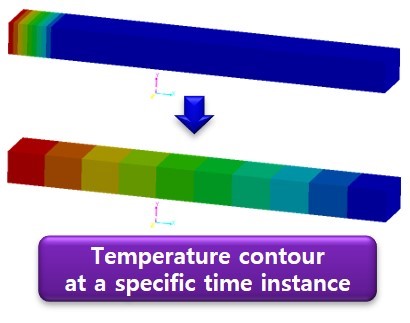

  9. 支持温度载荷文件

    外部结构分析软件的热分析结果可以作为RTL（RecurDyn Temperature Load）文件导入，并可以在RecurDyn中进行仿真

  10. 导出云图数据相关功能提升

    导出时可选择Set，导出云图数据预览中的图例显示增强

既有Toolkits的增强

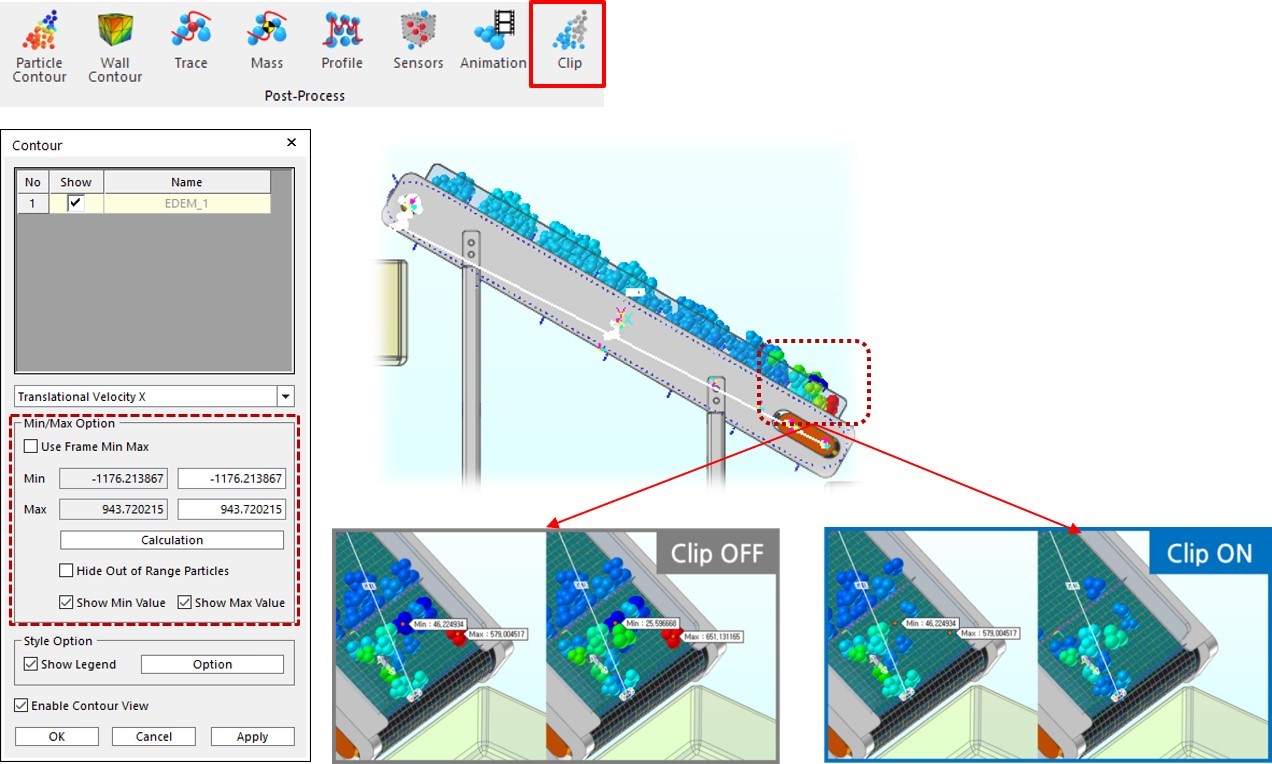

  1. Particleworks I/F, EDEM I/F – Clip Particles

    可隐藏动画期间超出用户指定结果范围的粒子隐藏。

  2. Control及Co-Link

    - Control模块与Amesim的Co-Simulation采用FMI模式
    - Control模块的Multi-CoSim支持Simulink
    - Co-Link脚本语言Julia-Script替代Ch-Script

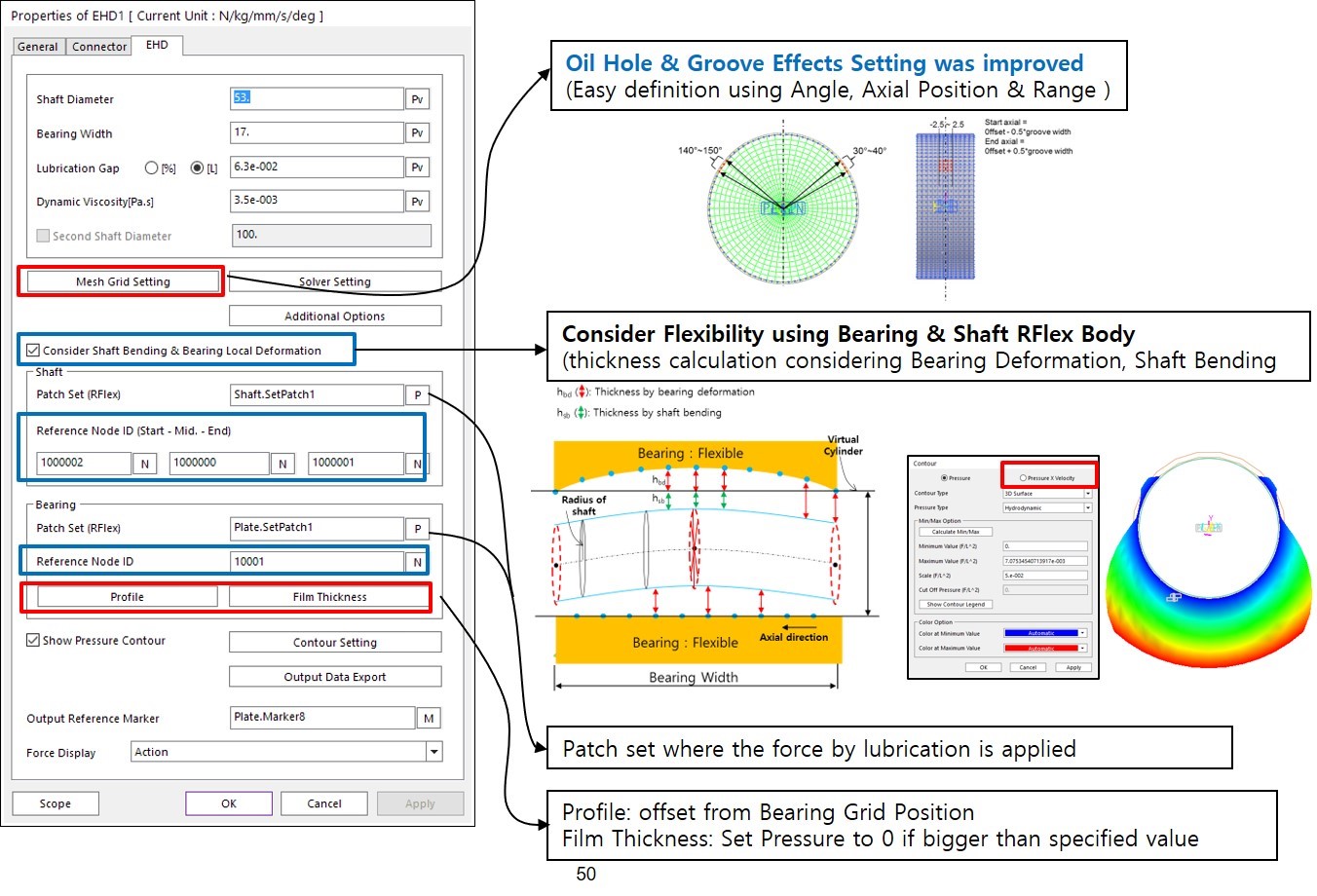

  3. EHD模块调整

    转动EHD分为RDEHD和MEHD两模块：转动润滑（RDEHD）在V9R3版本中增强，MEHD（使用MAGNA库）与V9R2版本相同

  4. Chain工具包功能增强

    - 支持User-defined Busing Position
    - “总质量”选项允许将链的整个质量均匀分布到组成导板的每个导板上

  5. R2R工具包支持设置Self-Contact选项来控制计算速度

新发布的DriverTrain工具包

RecurDyn的DriverTrain工具包是传动系动力学仿真专用工具包，适用于包含齿轮、轴承、轴等组件的齿轮箱/减速器、电驱动动力系的动力学性能仿真。

主要特点：

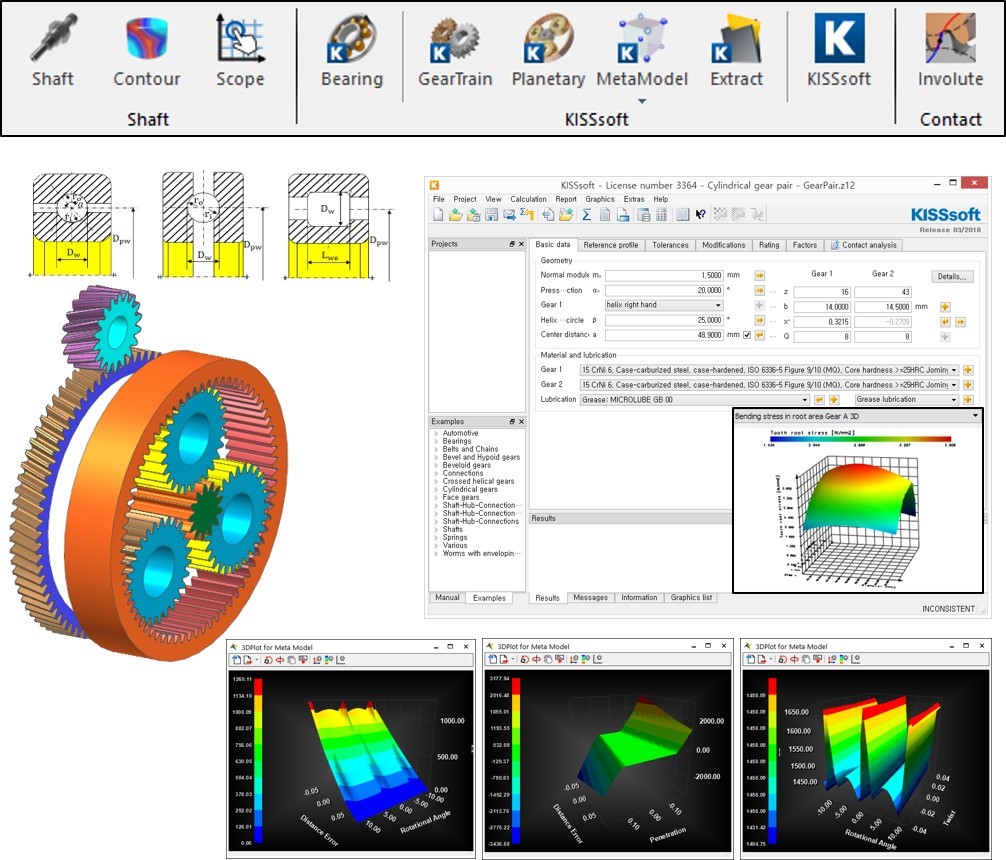

  1. 嵌入业界著名的KISSsoft软件（GUI/Solver）

    - 丰富的齿轮模型库与轴承模型库
    - 先进的齿轮解析接触
    - 支持嵌入式KISSsoft图界面的齿轮分析

  2. 全面的动力传动系动力学分析

    - KISSsoft（静态分析）+RecurDyn（动态分析）
    - 可方便地研究传动系的行为

  3. 发挥RecurDyn MFBD技术的优势

    - 可仿真含柔性体（如壳体）的模型
    - 可以仿真传动系的疲劳耐久性、噪声分布

  4. NVH分析：基于坎贝尔图的订阶次跟踪
