RecurDyn V9R2 新功能介绍

UI Convenience & Professional

  1. 系统导航器System Navigator

    与Database区具有相同格式的System Navigator“系统导航器”，使用树菜单显示多个子系统及其关联的Body、Joint和Force。支持直接将模型置于选定子系统或Body编辑模式的“移动到子系统”功能。

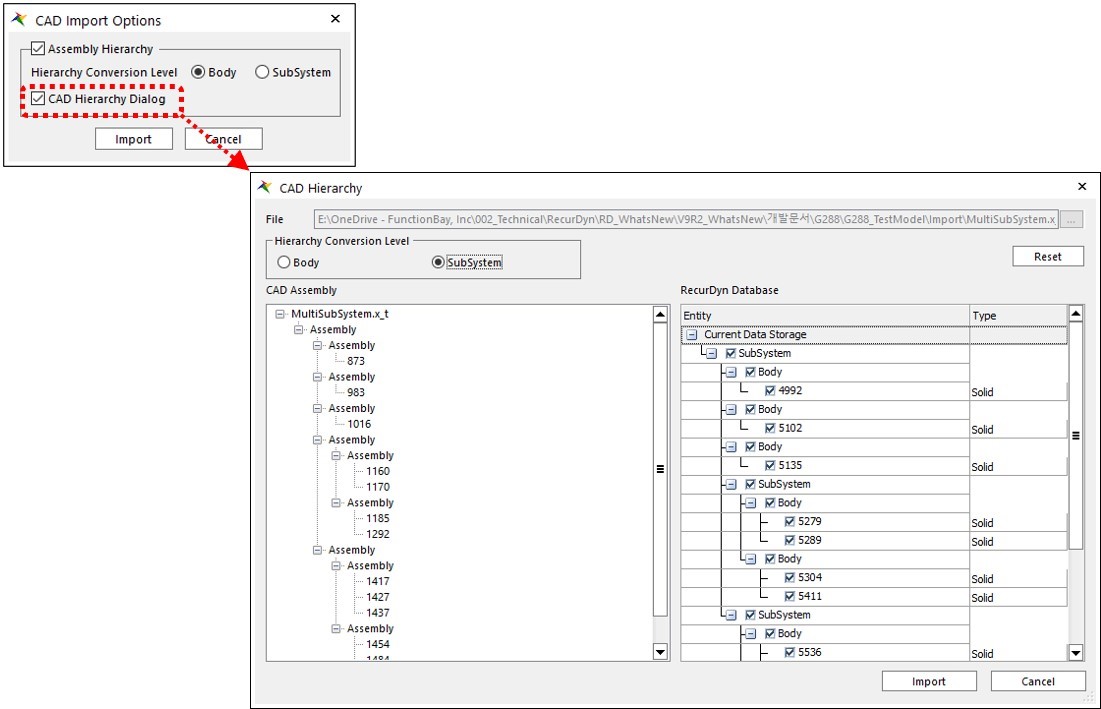

  2. CAD导入功能增强

    可通过直观的用户界面基于原始CAD文件的层次结构合并多个几何图形自动形成Body和子系统，避免几何图形的分散带来的不必要麻烦。大大减少导入CAD文件的时间，并允许RecurDyn使用原始CAD文件的组织结构，显著减少了建模时间。

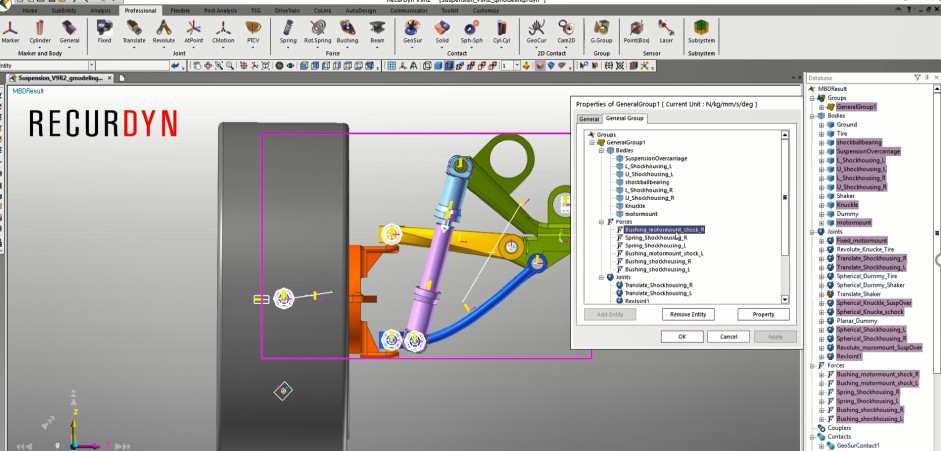

  3. General Group功能

    模型对象分组管理功能增强。“Object Control”可同时更改已分组对象的层和呈现类型。在“Group Property”对话框中，还可显示单个对象（或多个对象）的“属性”对话框。

Multi Disciplinary

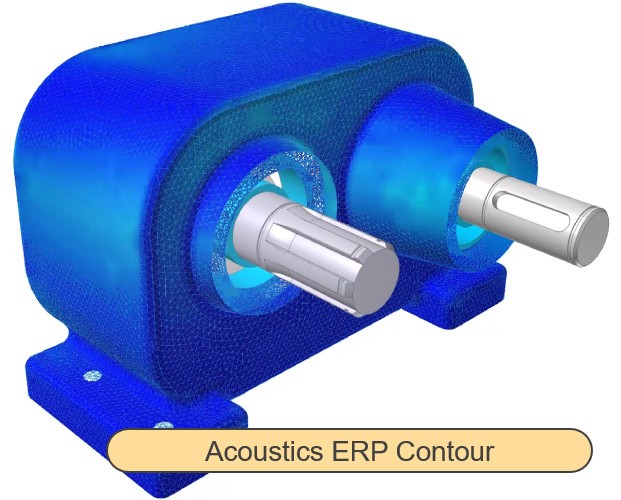

  1. 新模块Acoustics

    RecurDyn/Acoustics是一个噪声分析工具包，它根据MFBD分析结果计算代表噪声特性的等效辐射功率（ERP）。通过计算ERP的分布，可确定柔性体表面的哪些部分发出更多噪声和哪个频带ERP占主导地位，为机械系统噪声预测提供支撑。

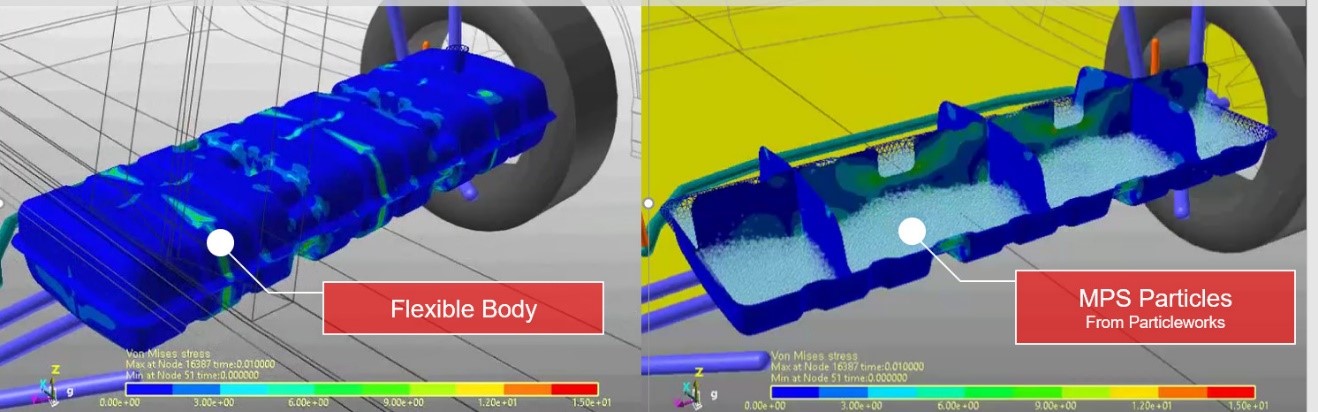

  2. 柔性体与Particles之间的Co-Simulation

    支持仿真柔性体（R-FLEX或F-FLEX）与EDEM或ParticleWorks的Particles之间的Co-Simulation，仿真柔性体与颗粒或流体之间的相互作用。

  3. 行业子系统工具包与Particles之间的Co-Simulation

    支持Belt、Chain、Track(LM 及 HM)行业子系统工具包所建模型与EDEM或ParticleWorks的Particles之间的Co-Simulation。

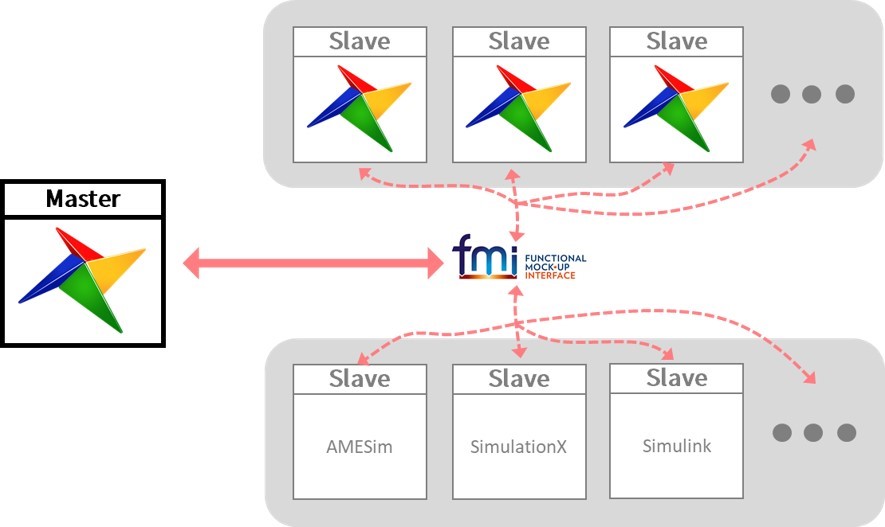

  4. 支持General Co-Simulation

    支持RecurDyn与同时多个控制软件的Simultaneous Co-Simulation。

MFBD相关技术的增强

  1. Mesher功能增强

    • 网格划分能力提升 - 可先创建壳网格，然后据此创建实体网格，从而创建高质量的网格。
    • 网格质量检查能力提升 - 在设置“单元检查”相关项目的最小/最大值基础上，增加了“测线检查”功能，检查角点线的连接关系。可采用新添加的工具提示显示，在对话框中选择低质量单元来检查其ID。
    • 新添网格修复相关功能 - 对于低质量单元，可通过合并节点、单元合并或分离提升网格质量。
    • 实体单元曲面Shell预先处理功能 - 先为刚体的曲面创建shell网格,检查Shell网格的质量并对其进行修改后，得到高质量的实体网格。

  2. MFBD相关速度全面提升

    针对MFBD技术先关的前处理、求解和后处理进行了全面改进，速度得到极大提升，具体如下：

    • MFBD模型文件（*.rdyn）的打开速度提升了50%。

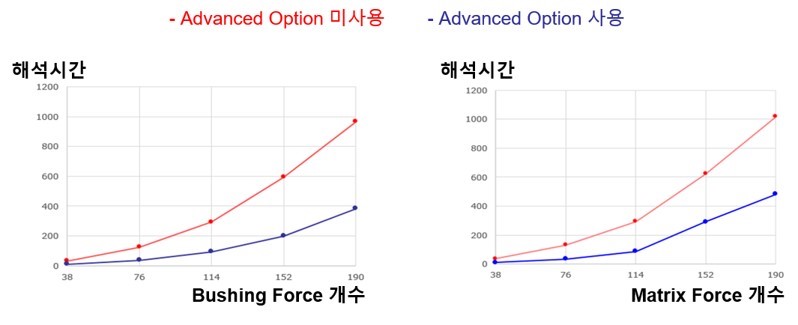

    • Advanced Connection 选项设置相关的求解速度的提升：
      - Matrix Force: 当F-Flex 或R-Flex bodies施加Matrix Force时, 仿真速度可提升2~3倍。
      - Fixed Joint: 当R-Flex body施加Fixed Joint时，仿真速度可提升2~5倍。
    • Play animation: 采用the Modal Scaling of RFlex body时，动画速度提升50%。
    • RFA file generation: 对于 RFlex Bodies(Regeneration included), 生成RFA files 的速度快2倍。
    • Min/Max calculation performance in Contour window: Calculating Min/Max in Contour window 提升6倍。
    • Contour data export: Contour window的Plot和Export速度提升3~5 times倍。
