RecurDyn-ParticleWorks 联合仿真接口

RecurDyn-Particleworks流固耦合仿真方案通过先进的联合仿真算法来实现机械系统的动力学仿真信息与流体的仿真信息进行数据交换迭代,使整个系统的仿真过程中在每一个基于时间的分析步都会进行数据交换,从而在联合仿真的框架内实现了双向流固耦合(目前其他MBD+CFD的解决方案,通常只提供单向(one-way interaction) 的映射方式(mapping)来进行流固耦合仿真分析)

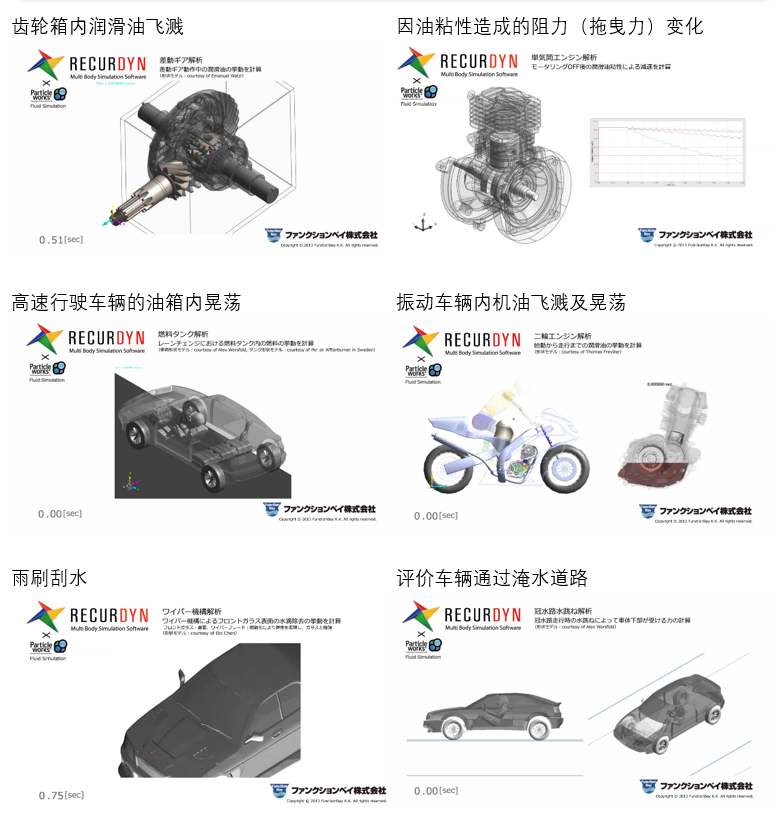

RecurDyn的Particleworks仿真接口能够提供可视化的分析环境,帮助了解流动液体与运动部件(机械)之间的交互作用。借由这个方法,分析由粘度液体形成的拖曳力,及其与机械的交互影响,可得到更为真实的数据。

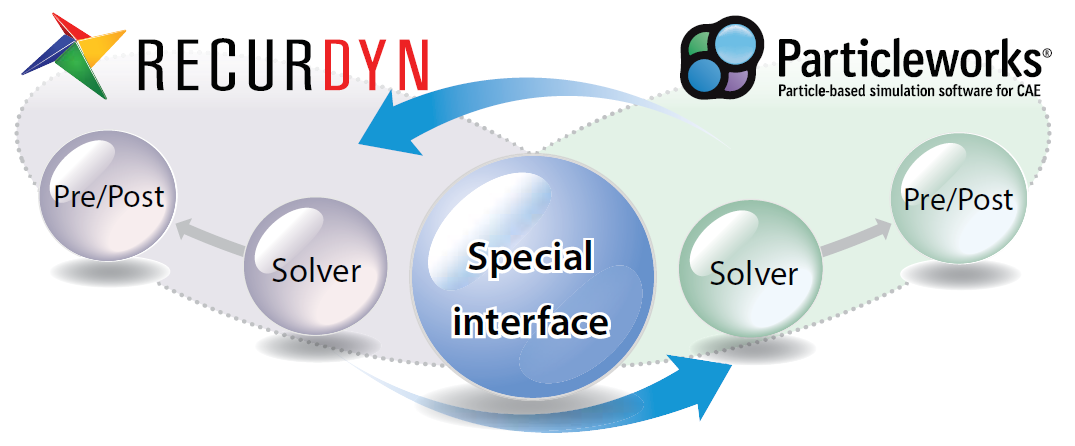

RecurDyn-Particleworks联合仿真信息交换原理框架如下图所示:

RecurDyn-EDEM 联合仿真接口

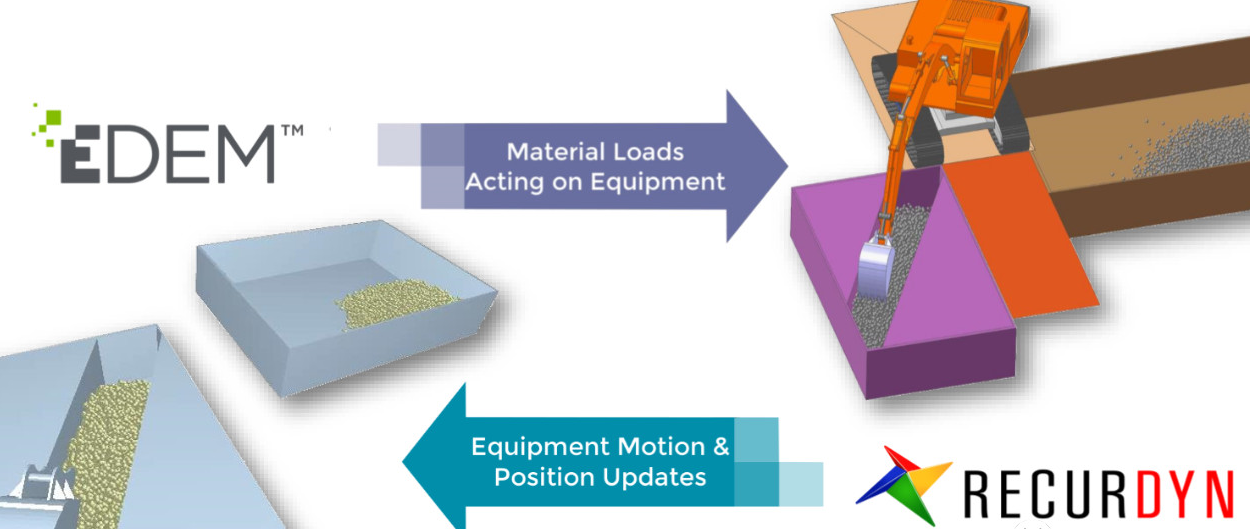

RecurDyn与EDEM联合仿真可以在粒子动力学模型中模拟更复杂的机械模型,同时在多体动力学中引入固体颗粒物,仿真机械与固体颗粒物之间的交互作用;EDEM计算颗粒材料作用于机械系统上的力和力矩,将数据传递给RecurDyn,RecurDyn模拟机构的运动,将机械系统最新运动数据返回给EDEM。

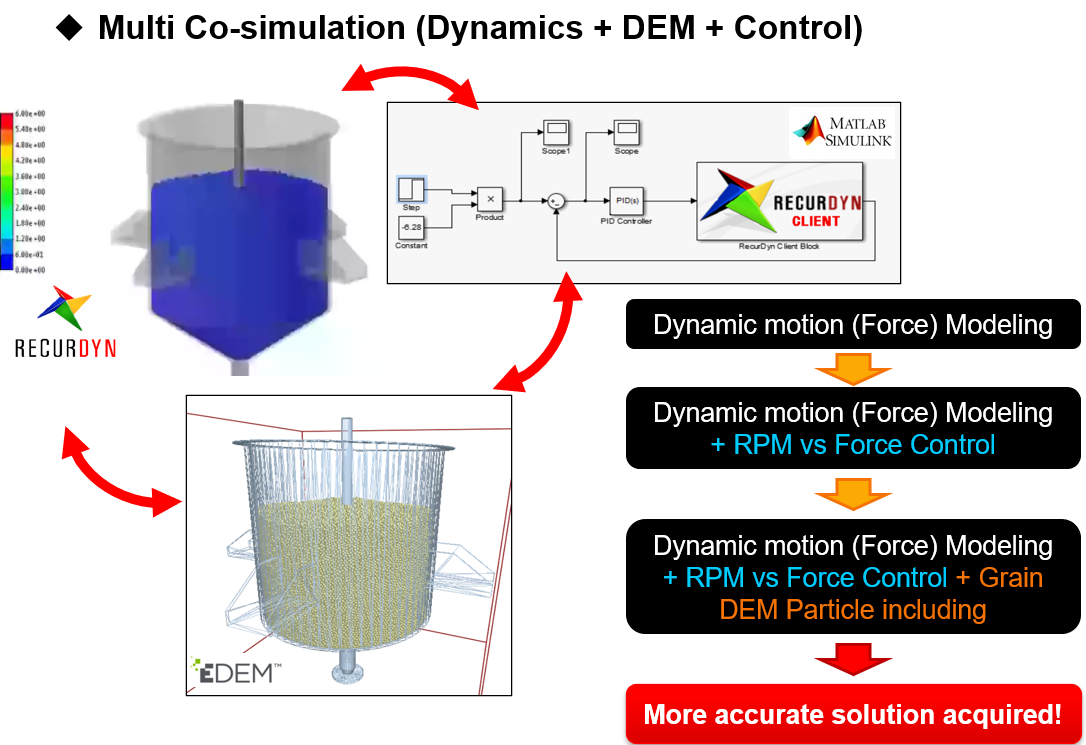

RecurDyn & EDEM联合仿真可以对农机机械进行设计、性能测试和产品优化;EDEM软件能够模拟农业物料的特性,如粮食、种子、农作物和土壤等,对大量不同属性的物料进行测试,预测离散物料轨迹,识别设备的堵塞、磨损和响应,模拟机械、农作物和土壤之间的相互作用,免去了物理样机需要季节性的运送到庄稼地的麻烦。
