应变波齿轮传动性能的虚拟预测
应变波齿轮传动又称谐波齿轮传动，能在小而轻的结构中实现很高的减速比，具有零背隙、高扭矩、高精度、高可靠性等特点，广泛应用在诸如机器人、航天航空、医疗器械、铣床、生产设备等紧凑型高精度产品领域。柔性齿轮（柔轮）在快速旋转物体（波形发生器）作用下变形为椭圆形，其轮齿与刚性内齿轮（刚轮）啮合。传统的有限元分析（FEA）软件难以仿真这种齿轮快速变形、齿轮接触与显著惯性力耦合的复杂行为，该案例采用RecurDyn MFBD（多柔体动力学）技术对这一复杂系统的性能进行虚拟预测。
Customer Challenges 面临的挑战
- 需要评估设计参数与性能间的关系
- 需要预测给定公差范围内的尺寸差异对振动和传动误差造成的影响
- 需要预测施加载荷和运行速度对柔轮性能的影响
- 鉴别柔轮的扭转角对性能的重要性
- 预测作用在波形发生器上的反作用力
Solutions 解决方案
- 采用MFBD技术建模仿真，节省时间
- 采用非线性柔体和接触算法复现柔轮行为
- 计算柔轮在变形和接触作用下的应力
- 考虑各设计/运行工况和公差情况，进行仿真模拟
Process 流程

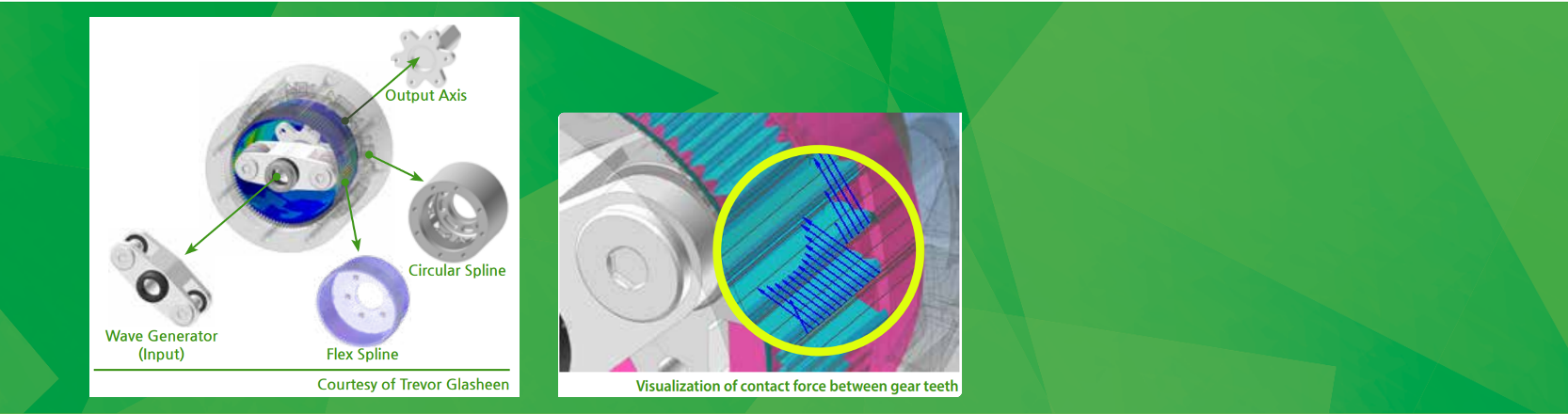

- 将刚轮和波形发生器作为刚体进行建模
- 建立柔轮初始状态的FFlex模型
- 定义刚轮与柔轮的高精度GEO接触关系
- 采用Geo Cylinder接触类型定义柔轮与波形发生器间的传力关系
Key Technologies for Analysis 关键技术
- MFBD解算器可精确再现柔轮的高速运动和大变形
-
高精度、低计算量的接触算法
- 刚体与柔性体的接触
- 齿轮间的大量有效接触
- 特定几何形状（如圆柱体或球体）的优化接触算法
- 可视化轮齿间的接触力和接触压力分布
Outcomes 效果
- 对新设计的齿廓性能进行了评价
- 通过对各设计条件下的效率和误差进行预测，确定最佳规格
- 通过使用虚拟模型进行定量性能评估，节约了时间和成本
